Alle Komponenten werden ausschließlich auf der Oberseite der Platine positioniert.

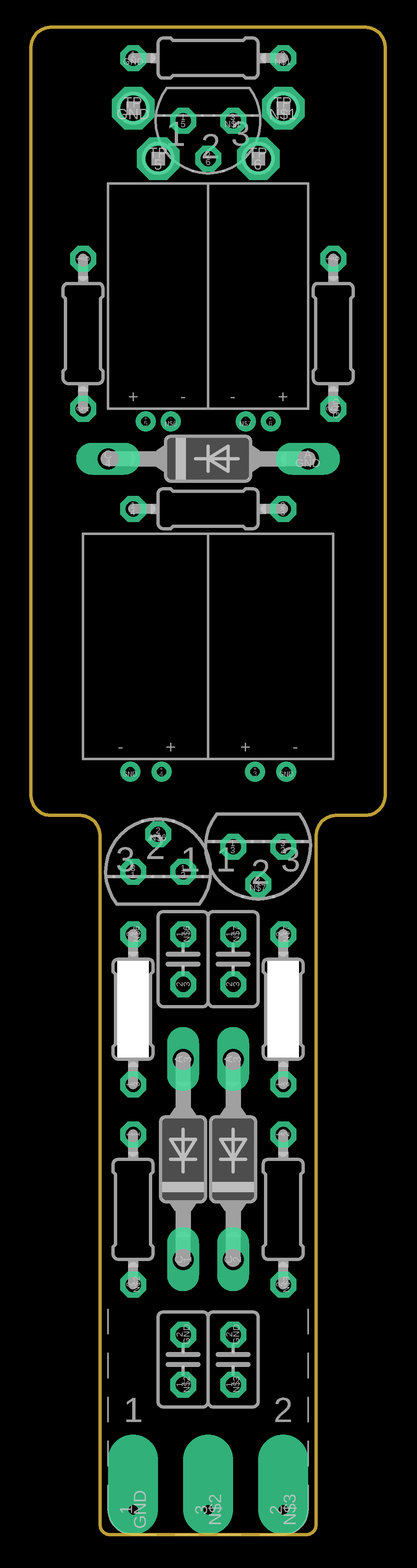

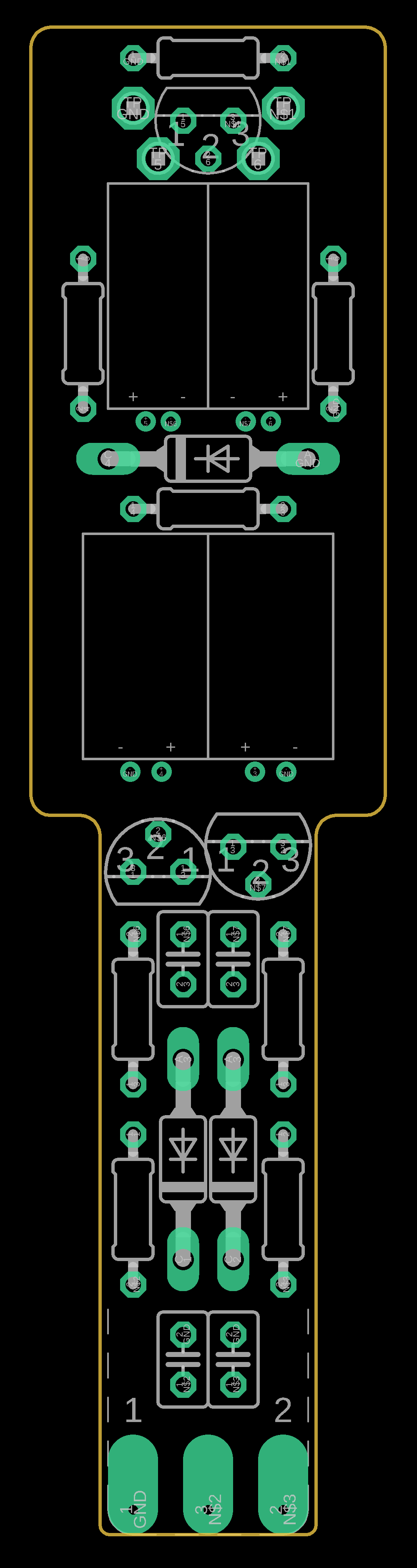

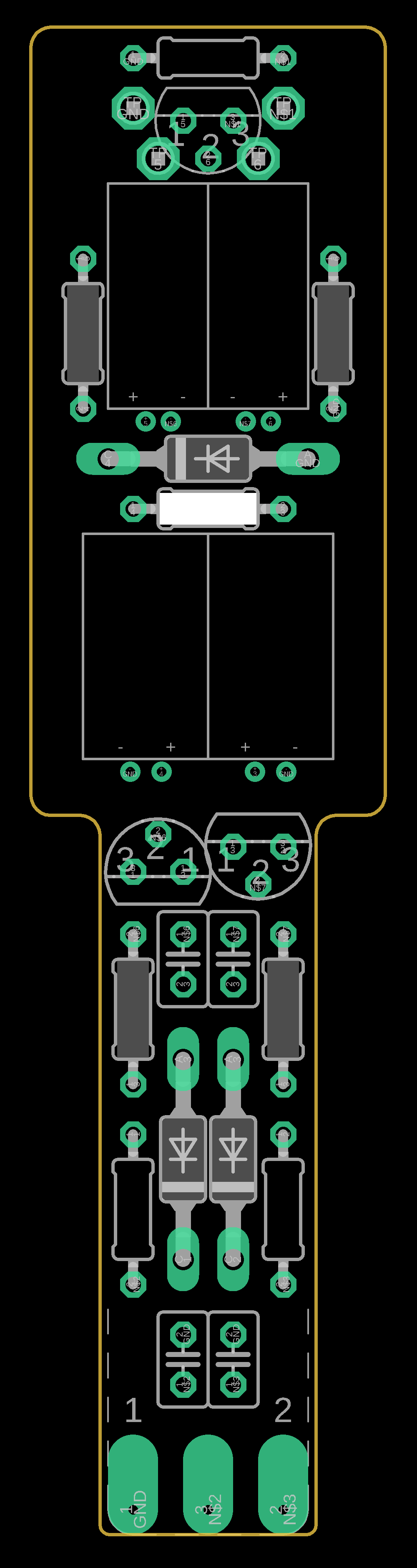

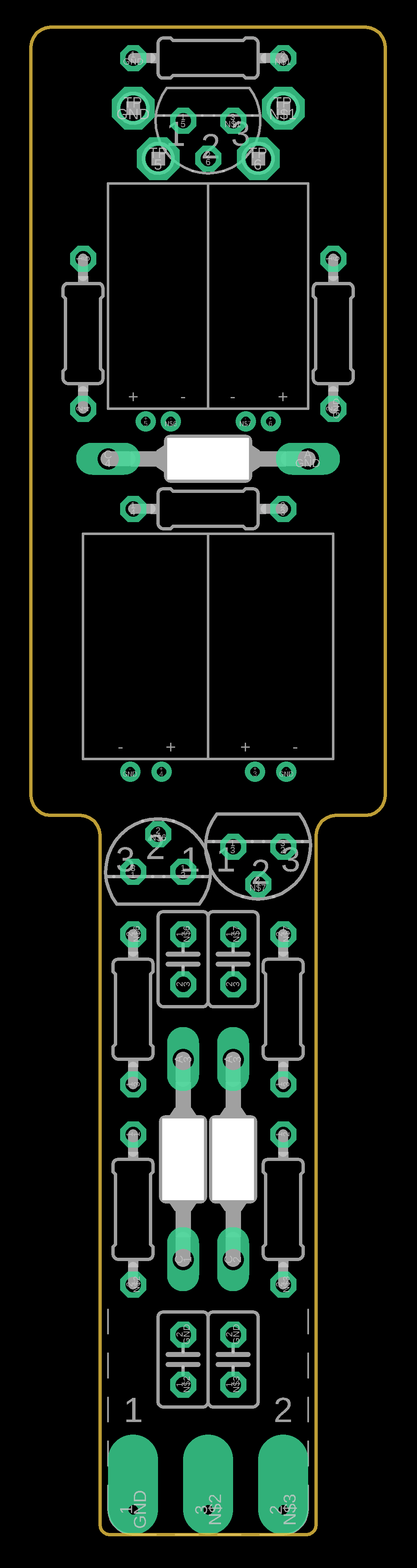

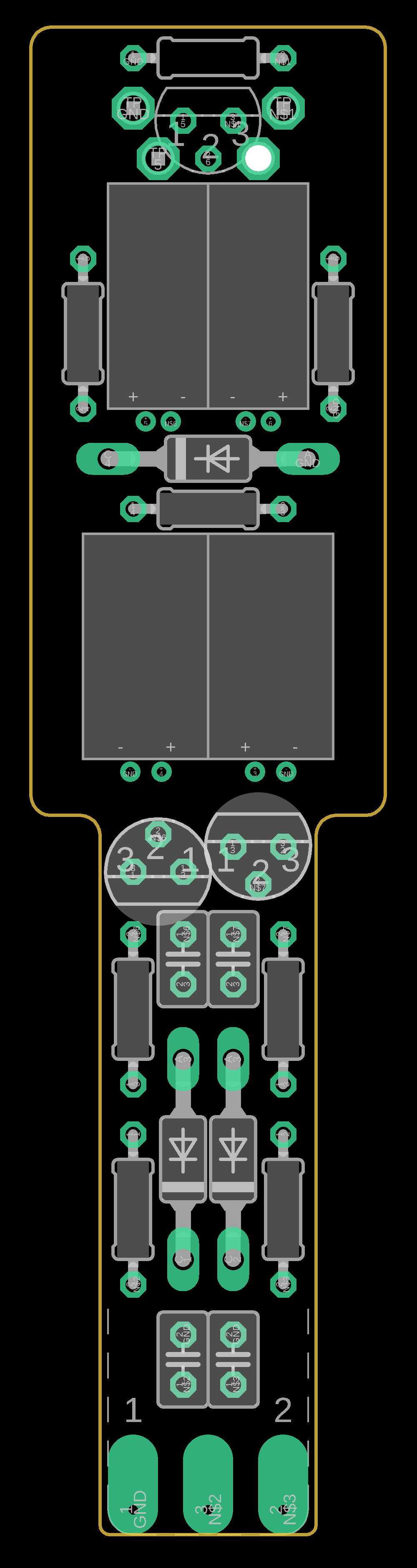

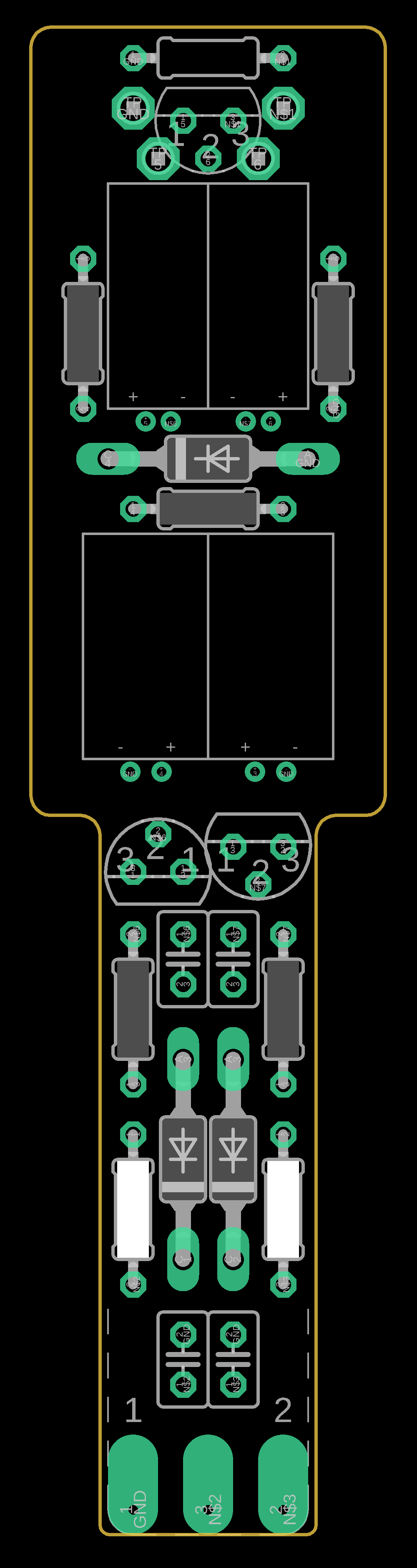

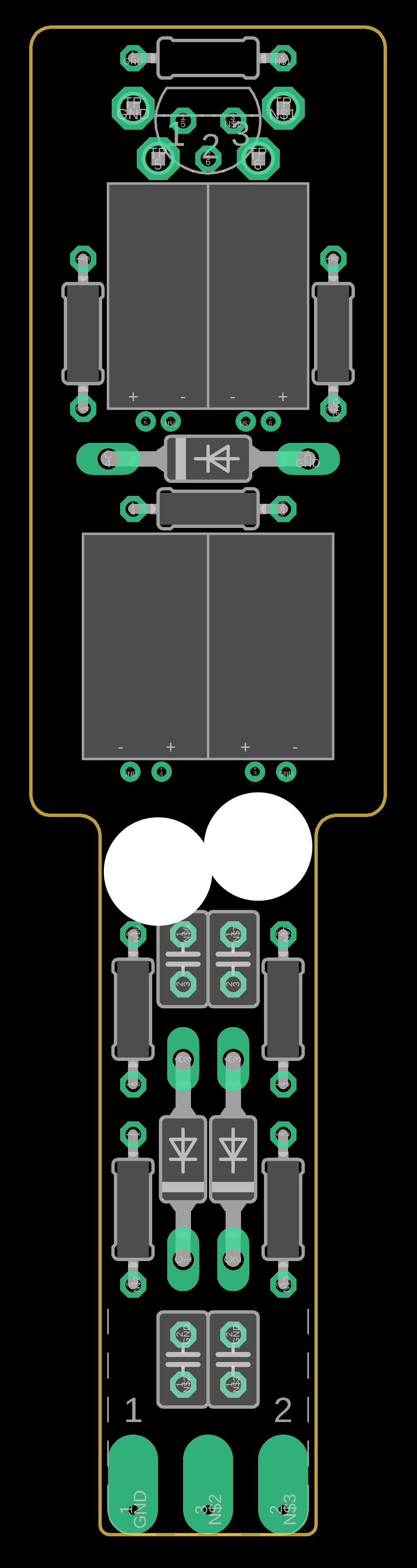

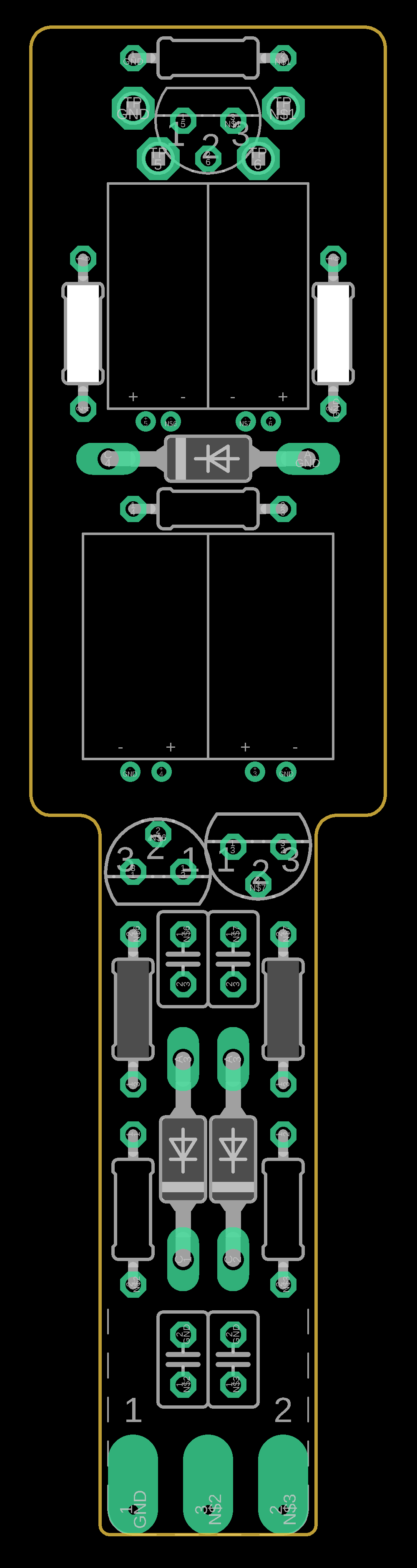

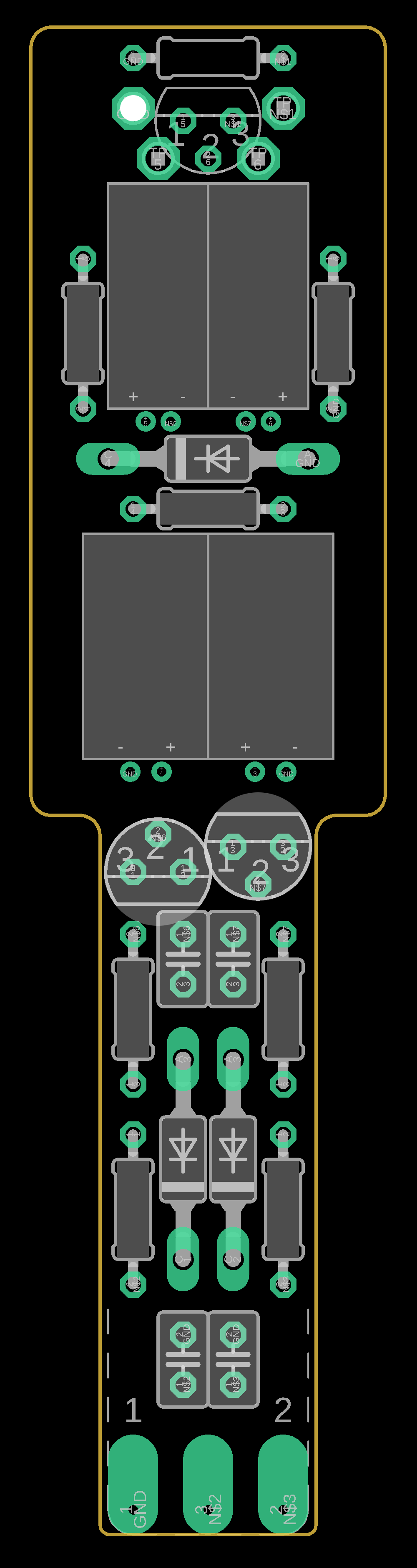

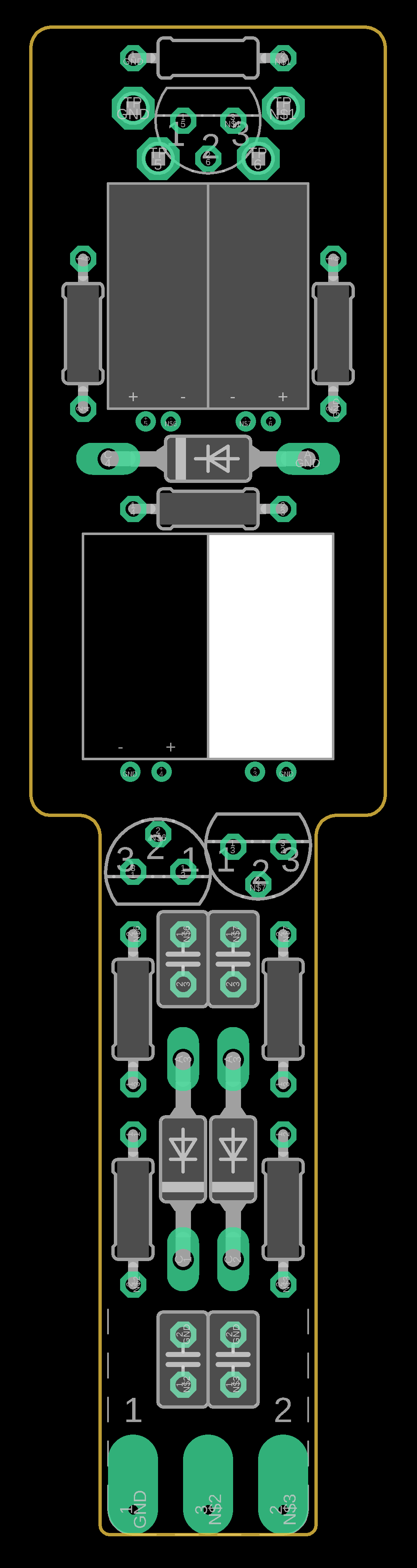

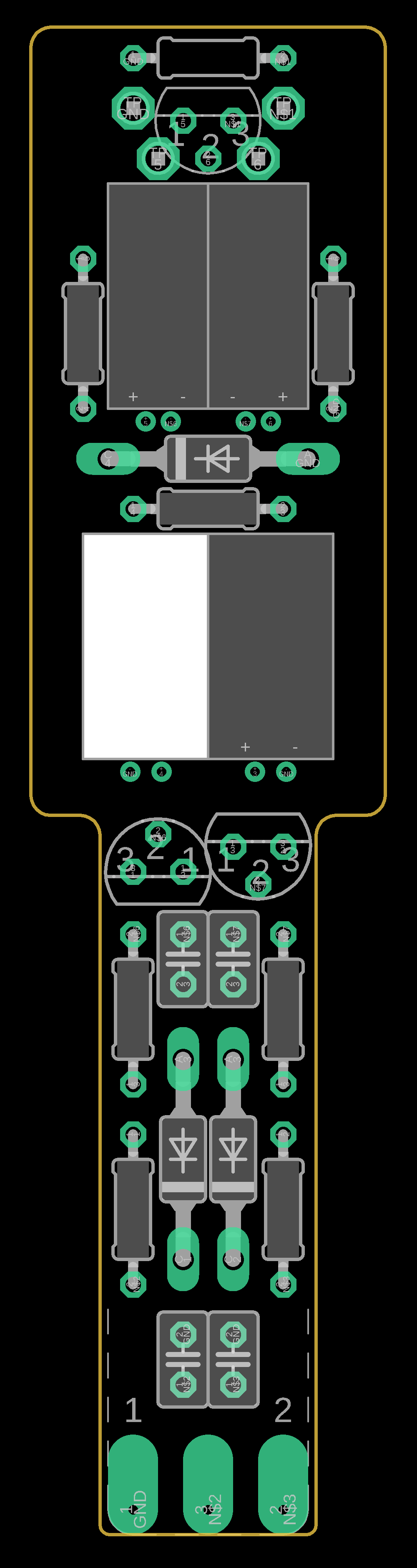

Im Folgenden wird die empfohlene Bestückungsreihenfolge dargelegt.
3x Zener-Diode: 6V2
Die Glasgehäuse der Dioden sind sehr empfindlich gegenüber physikalischen Einwirkungen. Man sollte daher die Beine der Bauteile mit größter Vorsicht abbiegen.
Auch beim Einlöten muss darauf geachtet werden, diese nicht zu überhitzen. Ich empfehle eine hohe Temperatur (min. 400°C) und einen schnellen und präzisen Lötvorgang. Nachdem ein Beinchen eingelötet ist, sollte das Bauteil komplett auskühlen, bevor das zweite Beinchen eingelötet wird.
Auch beim Einlöten muss darauf geachtet werden, diese nicht zu überhitzen. Ich empfehle eine hohe Temperatur (min. 400°C) und einen schnellen und präzisen Lötvorgang. Nachdem ein Beinchen eingelötet ist, sollte das Bauteil komplett auskühlen, bevor das zweite Beinchen eingelötet wird.
2x Widerstand: 100k
2x Widerstand: 2k
1x Widerstand: 6k8
2x Dämpfungsperle
2x Folienkondensator: 22n
2x Folienkondensator: 470p
2x Elektrolytkondensator: 0,1u
Alle Elkos müssen angewinkelt auf die Platine gelegt werden, um letztendlich ins Gehäuse zu passen.
1x Elektrolytkondensator: 47u
1x Elektrolytkondensator: 220u
2x Transistor: BC146
Die Transistoren müssen so nahe wie möglich auf der Platine verlötet werden, um im Gehäuse unterzukommen. Hierzu ist es notwendig, die Beinchen unüblich stark zu verbiegen.
Des Weiteren sind die Transistoren hitzeempfindlich, weshalb ich selbigen Lötvorgang wie bei den Zener-Dioden empfehle.
Des Weiteren sind die Transistoren hitzeempfindlich, weshalb ich selbigen Lötvorgang wie bei den Zener-Dioden empfehle.
1x Kabel: Ader +
Das beiliegende Kabel muss nun an die entsprechenden Kontaktstellen verlötet werden, um später die Mikrofon kapsel mit der Wandlungselektronik zu verbinden.
Das Kabel besteht aus zwei Litzen. Einer roten, die hier als + beschrieben wird, einer blauen, die entsprechend - entspricht, und dem gemeinsamen Schirm, der an den GND-Kontakt angeschlossen werden muss.
1x Kabel: Ader -
1x Kabel: Ader GND
Im nächsten Schritt wird der Messingring der XLR Kupplung, samt Papierring auf das untere Ende der Platine aufgesteckt.
Anschließend muss die XLR Kupplung mit der Platine verlötet werden. Hier ist die genaue Positionierung der Platine von großer Bedeutung. Die Kontaktflächen 1 und 2 müssen direkt an den Pins der Kupplung anliegen. So entsteht ein Luftspalt zwischen Pin 3 und der zugehörigen Kontaktfläche auf der Rückseite der Platine. Ich empfehle ein Stück gefaltetes Papier oder einen ähnlichen hitzebeständigen Abstandshalter in diese Fuge zu stecken, um die beiden Baugruppen während des Verlötens gut zu fixieren.
Anschließend muss die XLR Kupplung mit der Platine verlötet werden. Hier ist die genaue Positionierung der Platine von großer Bedeutung. Die Kontaktflächen 1 und 2 müssen direkt an den Pins der Kupplung anliegen. So entsteht ein Luftspalt zwischen Pin 3 und der zugehörigen Kontaktfläche auf der Rückseite der Platine. Ich empfehle ein Stück gefaltetes Papier oder einen ähnlichen hitzebeständigen Abstandshalter in diese Fuge zu stecken, um die beiden Baugruppen während des Verlötens gut zu fixieren.
