Elektrisch steuerbare Drehtisch für Messungen mit unserem Elektroakustischen Messsystem "EAMS"
Der gesamte Drehtisch wird im Folgenden unter der "Open Source Hardware" Lizenz offengelegt.
Alle Bauteile sind international leicht zu beschaffen bzw. selbst zu fertigen. Dieses Projekt nutzt 3D-gedruckte und laser geschnittene Bauteile. Diese können auch über uns bezogen werden.
BOM und Downloads:
Laser-Teile
1x Drehscheibe (stl, svg, dxf, pdf) (6mm)
1x Deckplatte (stl, svg, dxf, pdf) (6mm)
1x Montageplatte (stl, svg, dxf, pdf) (6mm)
3D-Druck-Teile
1x Drehkreuz (stl, 3mf)
1x Zahnrad 25-Zahn (stl, 3mf)
1x Zahnrad 75-Zahn (stl, 3mf)
1x Motor-Abstandshalter (stl, 3mf)
2x Kugellagerhalterung (stl, 3mf)
28x Montagewinkel (stl, 3mf)
Hardware
5x Kugellager (Durchmesser innen 8mm, außen 22mm, Dicke 7mm)
1x Schrittmotor (Nema 17 mit Planetengetriebe)
4x Standfüße M5 (optional)
17x Mutter M4
9x Mutter M8
4x Schraube M3 25mm Senkkopf
17x Schraube M4 20mm Linsenkopf
66x Schraube M4 10mm Linsenkopf
4x Schraube M5 20mm Linsenkopf
1x Schraube M8 100mm Sechskant
14x Aluminium-Item-Profil 250mm (Typ-I Nut-5)
66x Nutensteine M4 (Typ-I Nut-5)

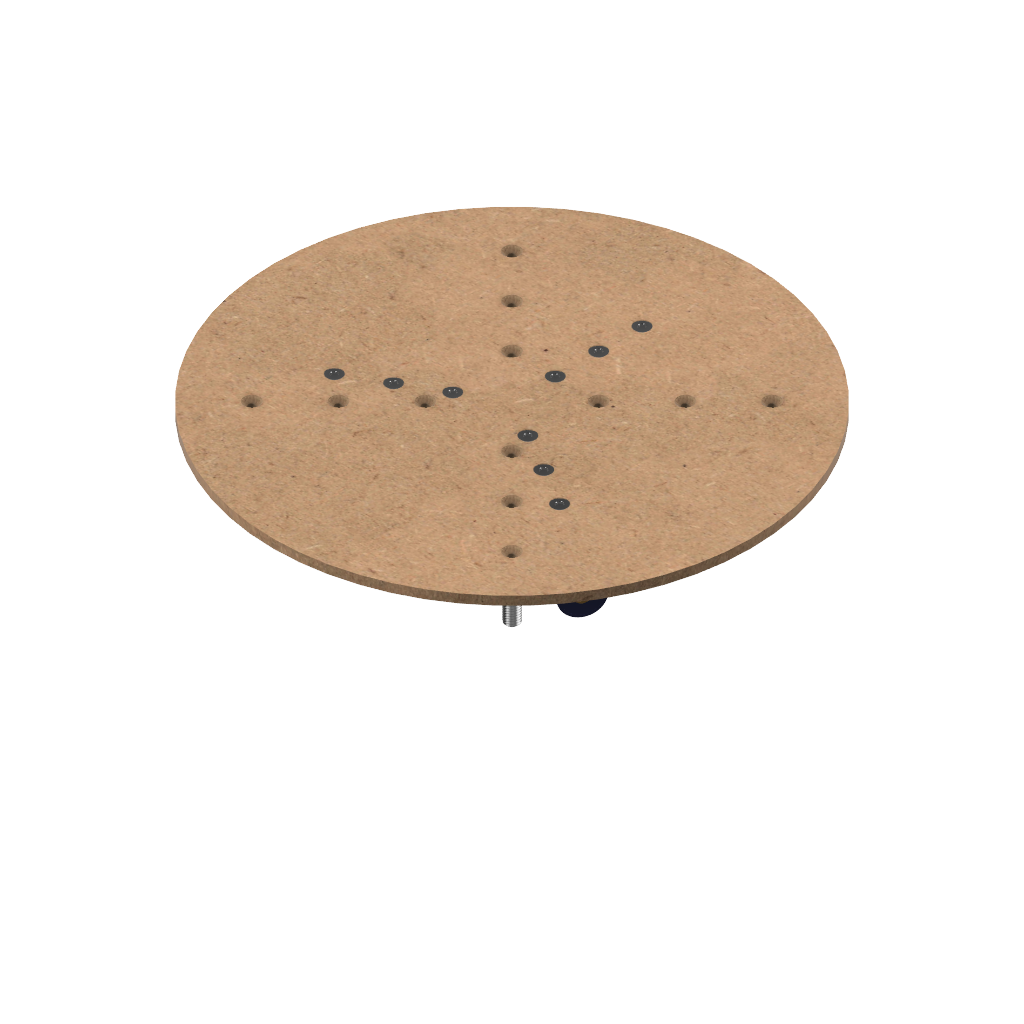

Baugruppe 1

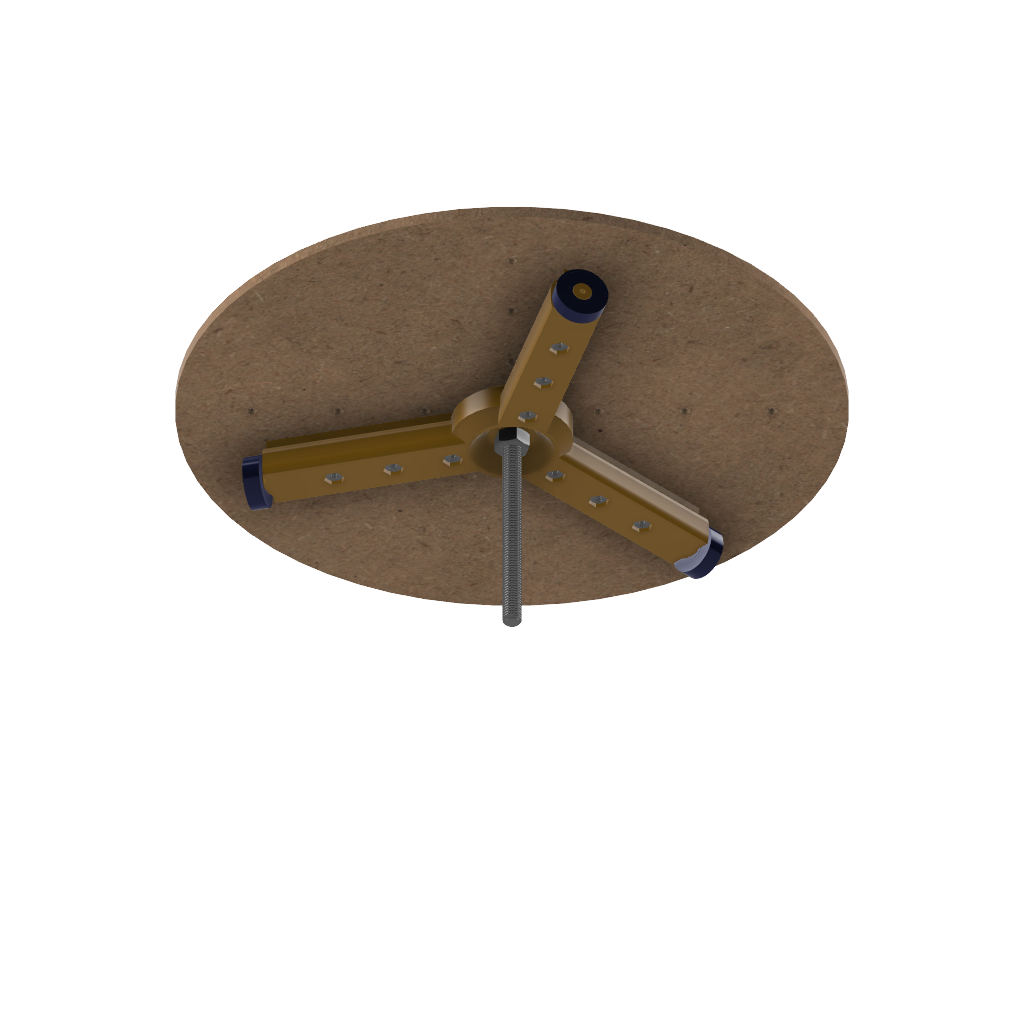

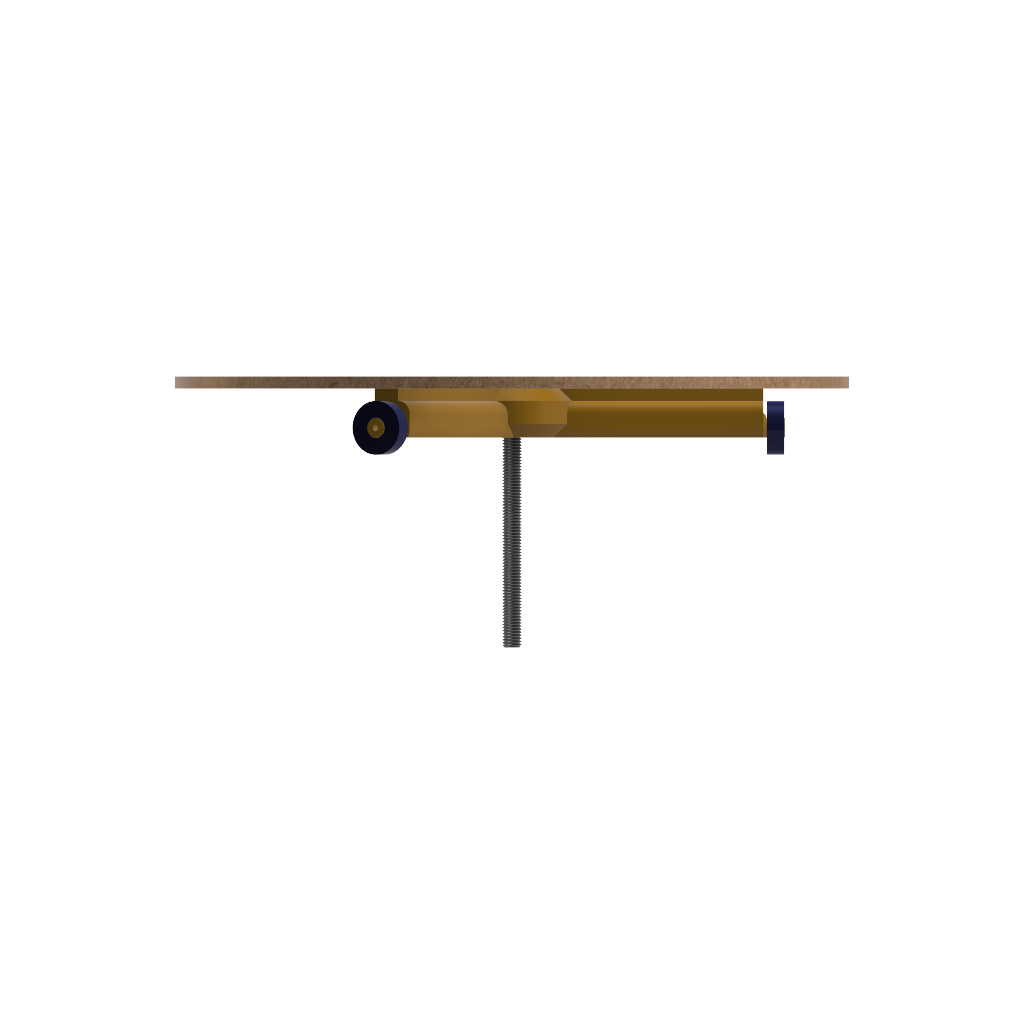

Der Rotor
1x Schraube M8 100mm
1x Unterlegscheibe M8 20mm
1x Mutter M8
9x Schraube M4 25mm
9x Mutter M4
3x Kugellager 22mm
1x Drehkreuz (3D-Druckteil)
1x Drehscheibe (Laser-Teil)
Zuerst musst du die lange M8 Schraube ins Zentrum des Drehkreuzes einführen, sodass der sechskantige Kopf in der dafür vorgesehenen Aussparung Platz findet. Von unten wird die Schraube nun mit Unterlegscheibe und Mutter gekontert.
Anschließend werden die neun M4 Muttern von unten ins Drehkreuz in die hierfür passenden Löcher eingesetzt.
Diese bieten das Futter für die neun M4 Schrauben, mit denen jetzt die Drehscheibe auf dem Drehkreuz fixiert wird.
Zuletzt können die drei Kugellager seitlich auf ihre Achsen gesteckt werden.
Anschließend werden die neun M4 Muttern von unten ins Drehkreuz in die hierfür passenden Löcher eingesetzt.
Diese bieten das Futter für die neun M4 Schrauben, mit denen jetzt die Drehscheibe auf dem Drehkreuz fixiert wird.
Zuletzt können die drei Kugellager seitlich auf ihre Achsen gesteckt werden.
Baugruppe 2

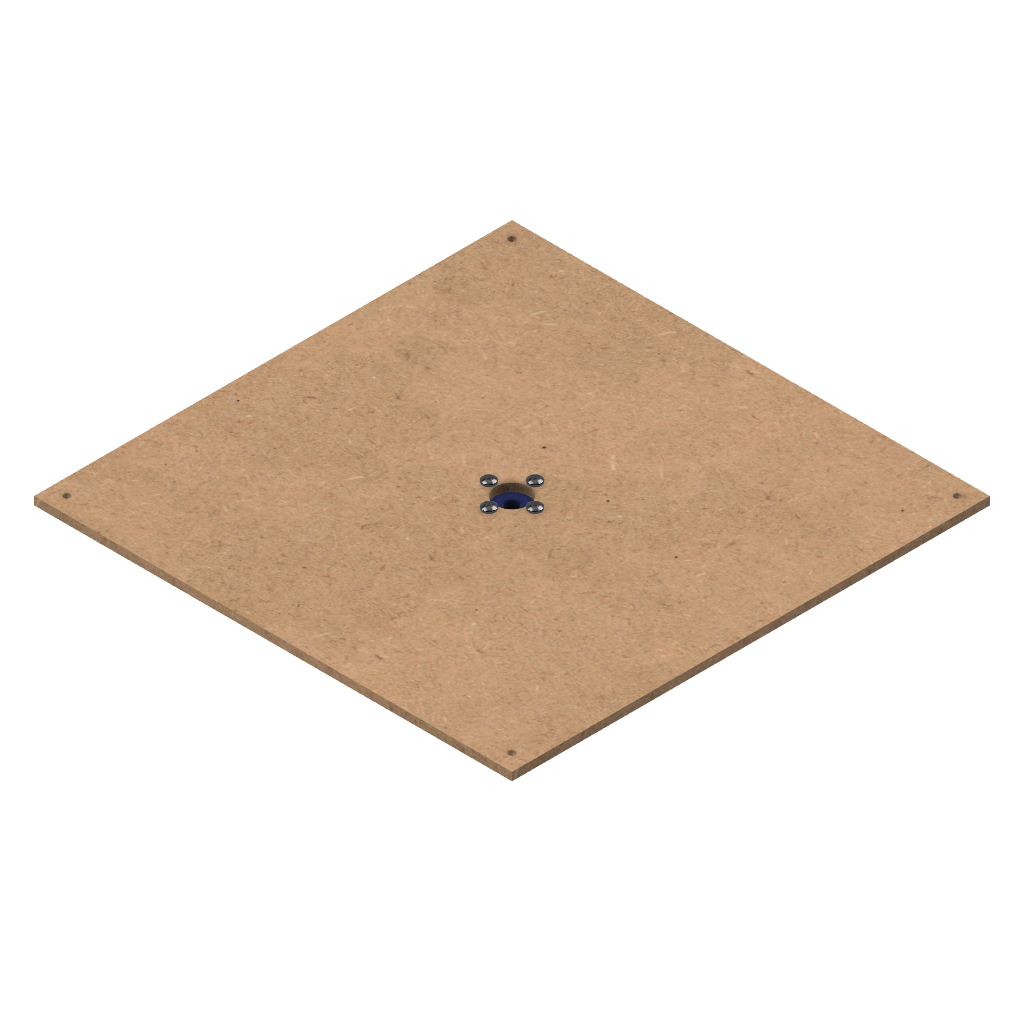

Der Stator
4x Schraube M4 20mm
4x Mutter M4
1x Kugellager 22mm
1x Kugellagerhalterung (3D-Druckteil)
1x Deckplatte (Laser-Teil)
Im ersten Schritt muss das Kugellager in die dazugehörige Kugellagerhalterung eingelegt werden.

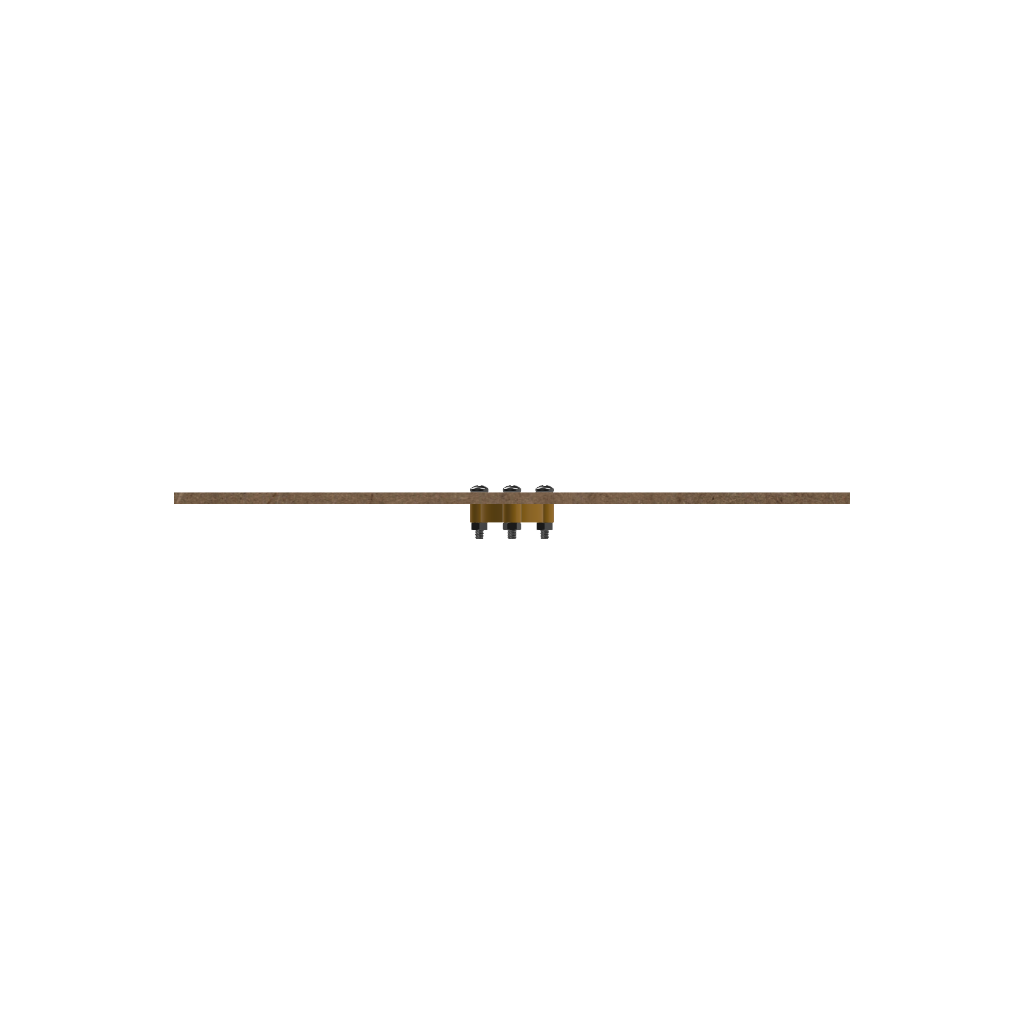

Im Zentrum der rechteckigen Deckplatte befinden sich zu dieser Halterung korrespondierende Aussparungen. Auf der zu diesem Zeitpunkt frei wählbaren Unterseite der Platte soll nun die Halterung, mit dem darin liegenden Kugellager fixiert werden. Hierzu werden von der soeben festgelegten Oberseite vier Schrauben durch die beiden Bauteile geschoben und mit den Muttern auf der Unterseite fixiert.
Im Zentrum der rechteckigen Deckplatte befinden sich zu dieser Halterung korrespondierende Aussparungen. Auf der zu diesem Zeitpunkt frei wählbaren Unterseite der Platte soll nun die Halterung, mit dem darin liegenden Kugellager fixiert werden. Hierzu werden von der soeben festgelegten Oberseite vier Schrauben durch die beiden Bauteile geschoben und mit den Muttern auf der Unterseite fixiert.

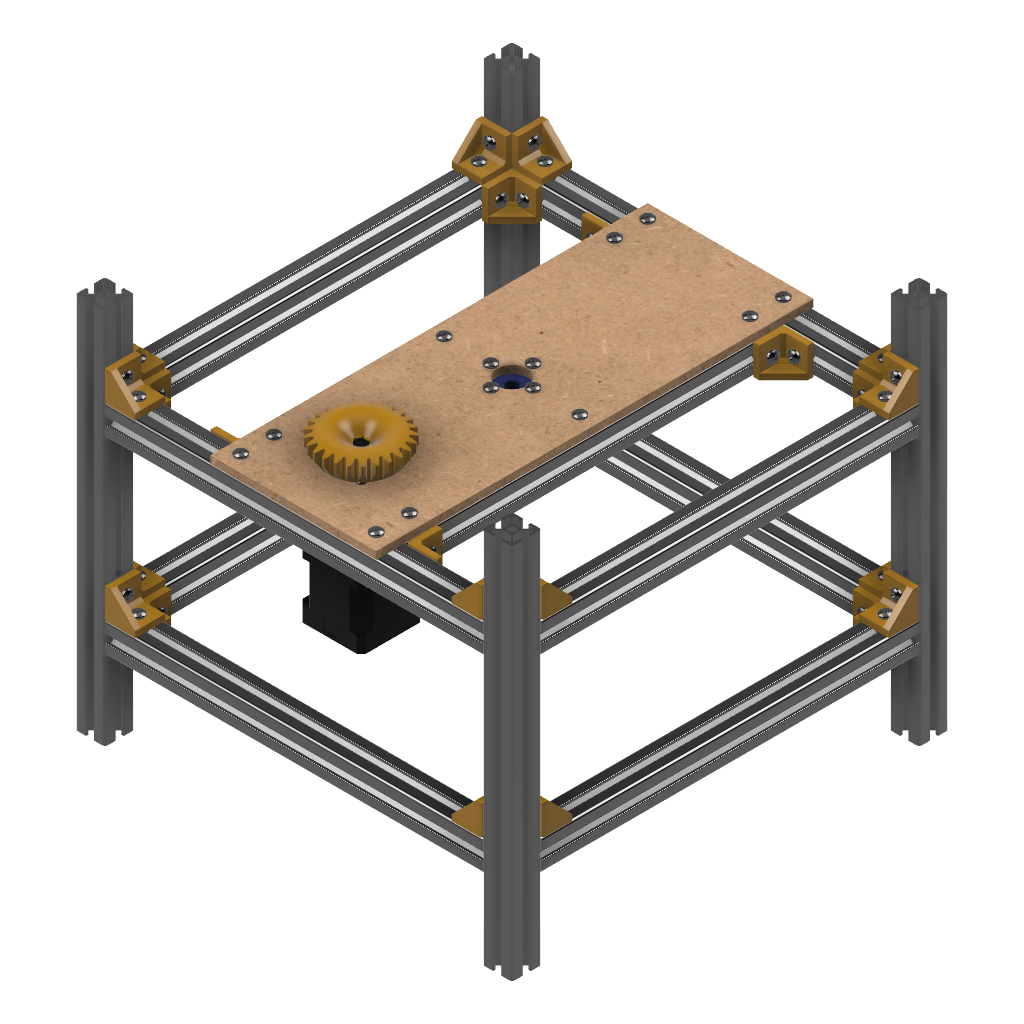

Baugruppe 3

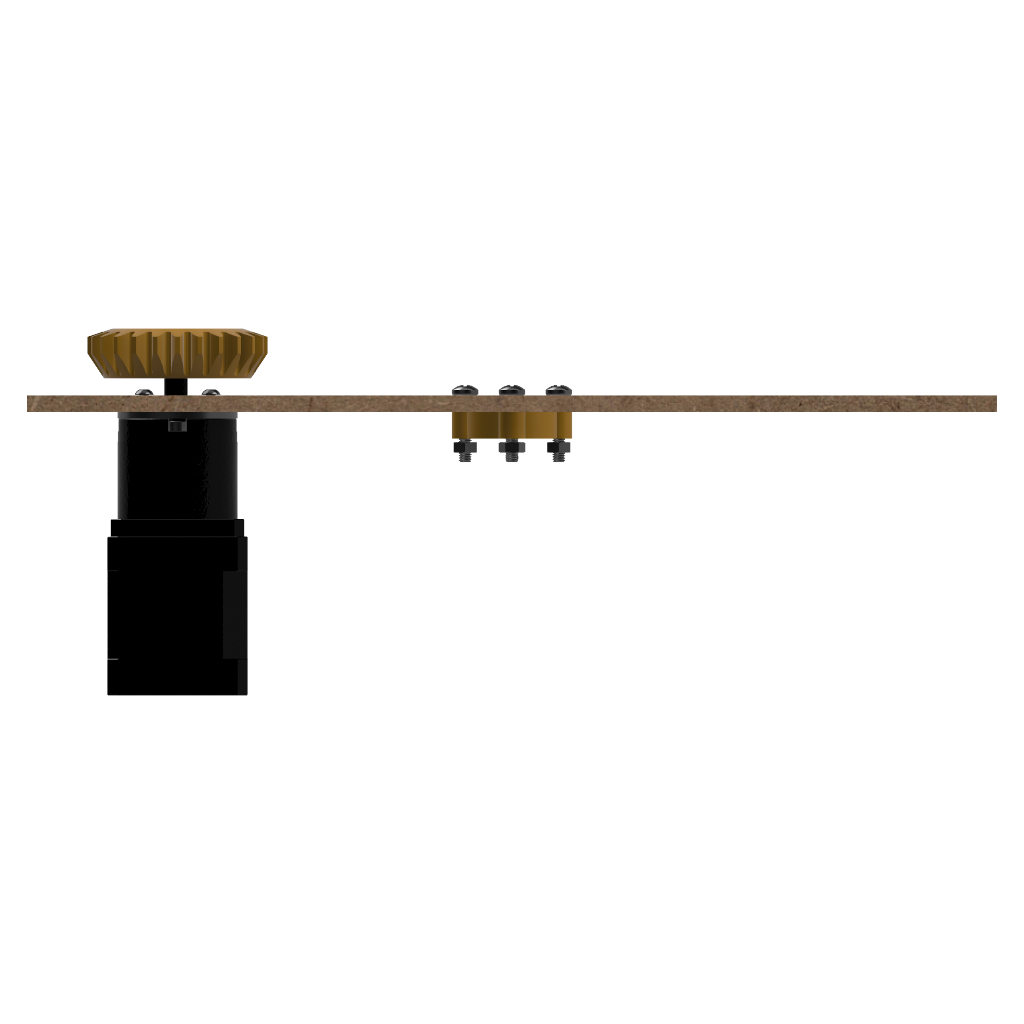

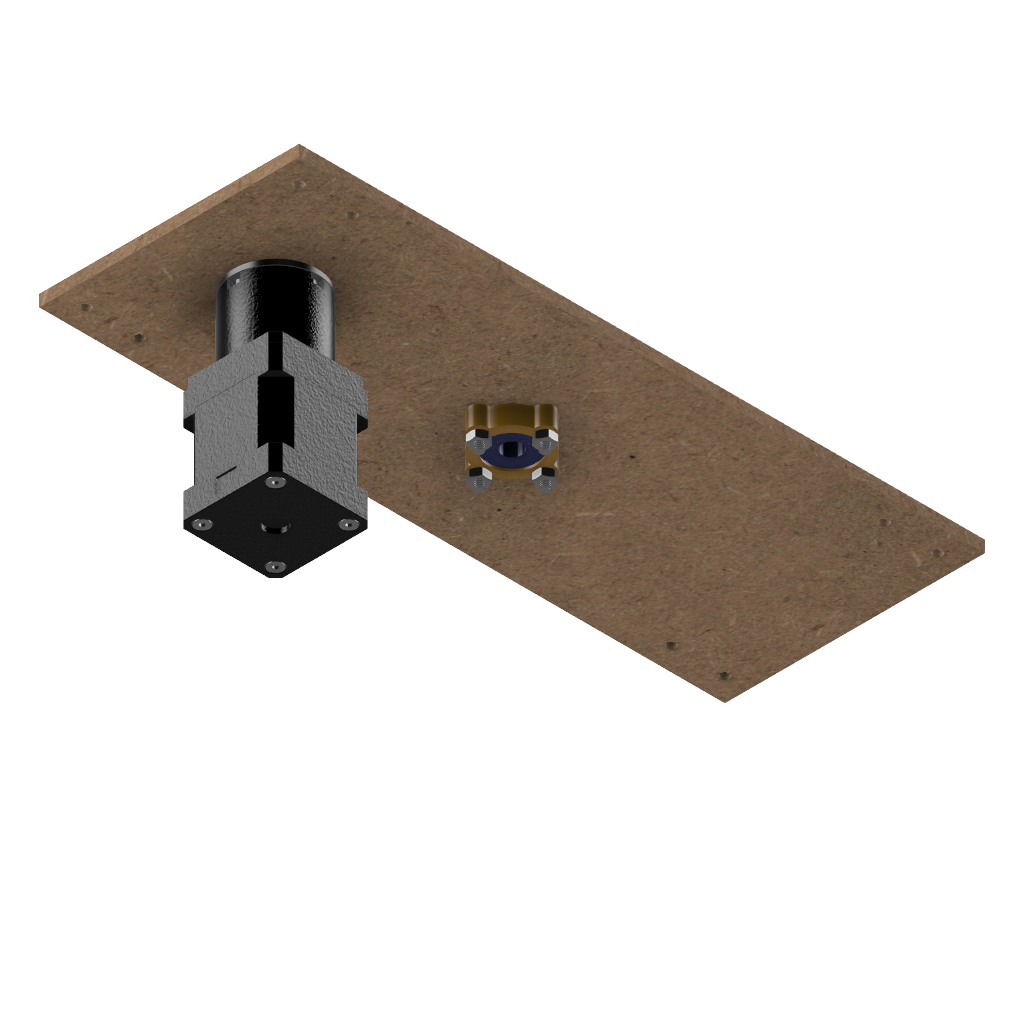

Die Montageplatte
4x Schraube M4 20mm
4x Mutter M4
1x Kugellager 22mm
1x Kugellagerhalterung (3D-Druckteil)
4x Schraube M3 25mm
4x Mutter M3
1x Schrittmotor
1x Abstandshalter (3D-Druckteil)
1x Zahnrad 25-Zahn (3D-Druckteil)

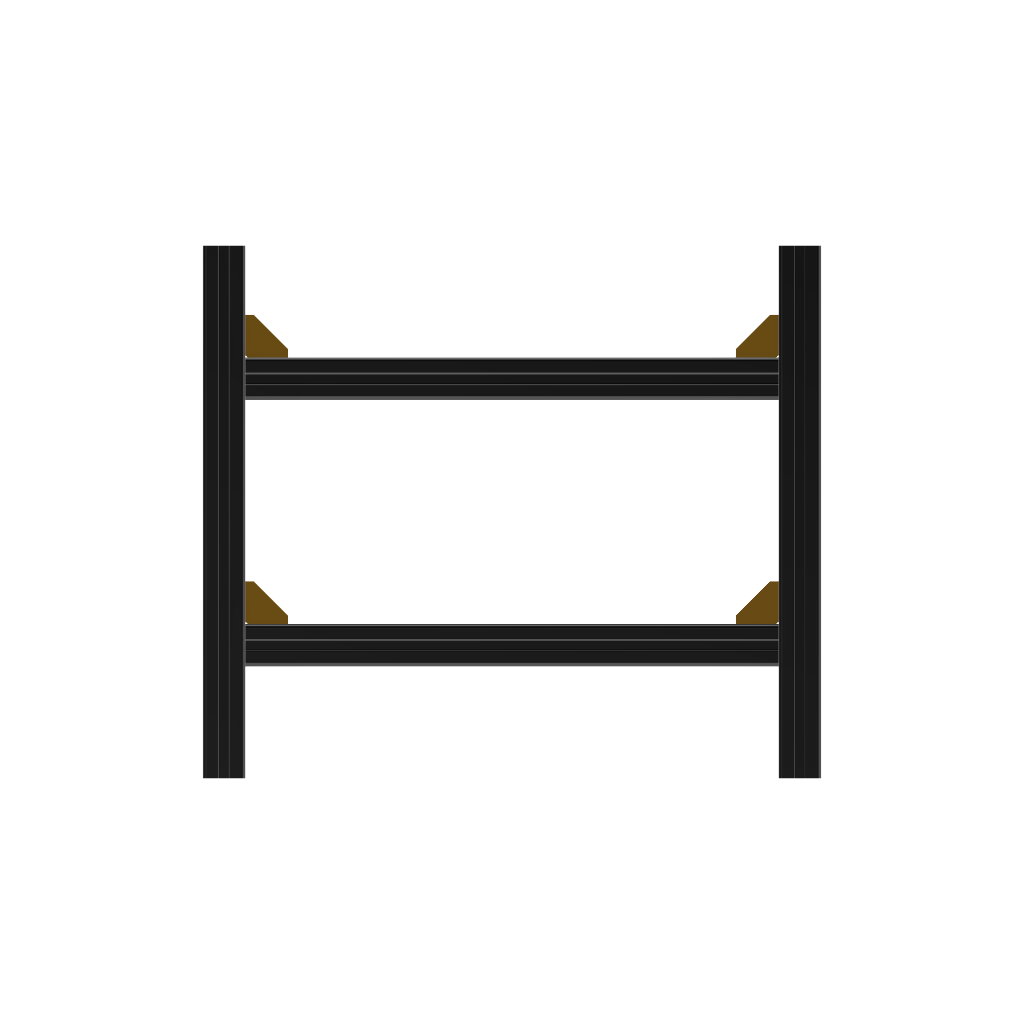

Baugruppe 4
Das Gerüst
14x Aluminiumprofil 250mm (20x20mm Typ-I Nut-5)
28x Montagewinkel (optionales 3D-Druckteil)
66x Nutensteine (M4 Typ-I Nut-5)
56x Schraube M4 8mm
4x Standfüße (optional)

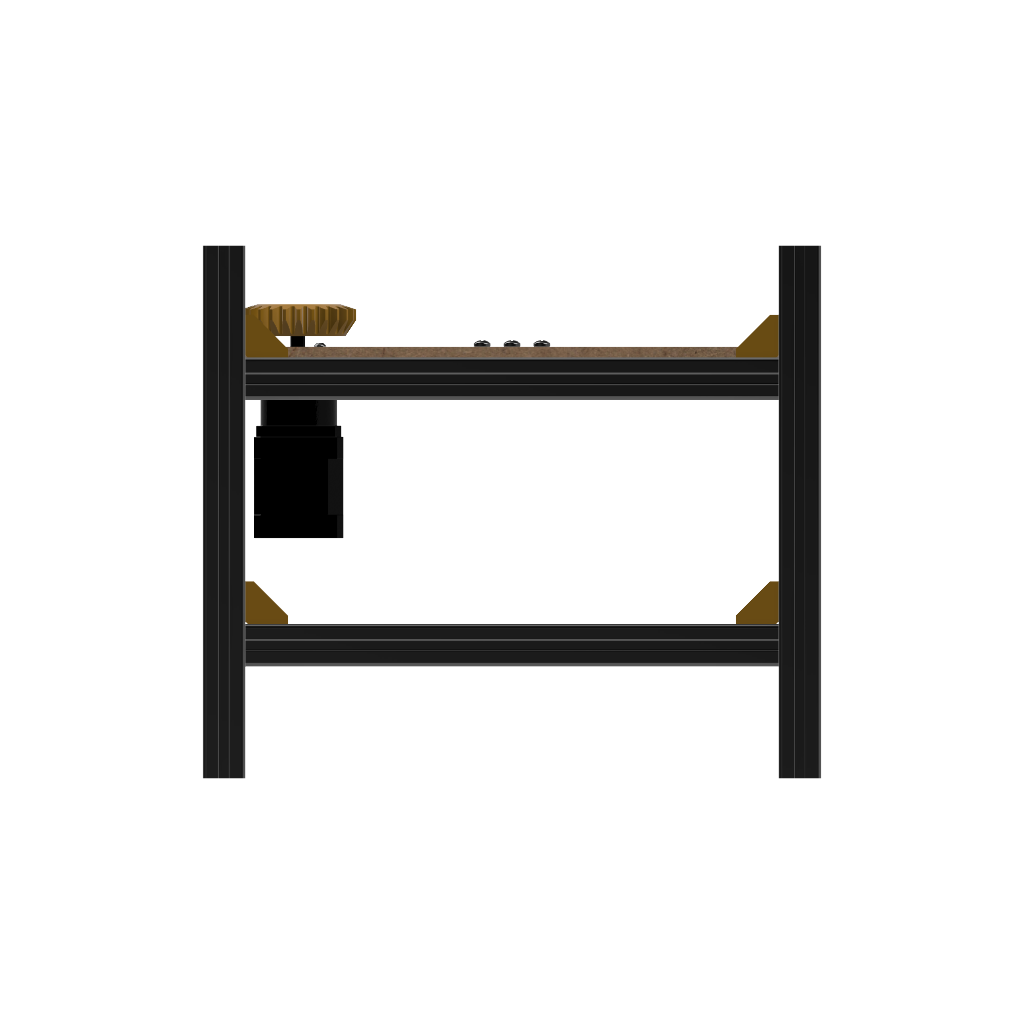

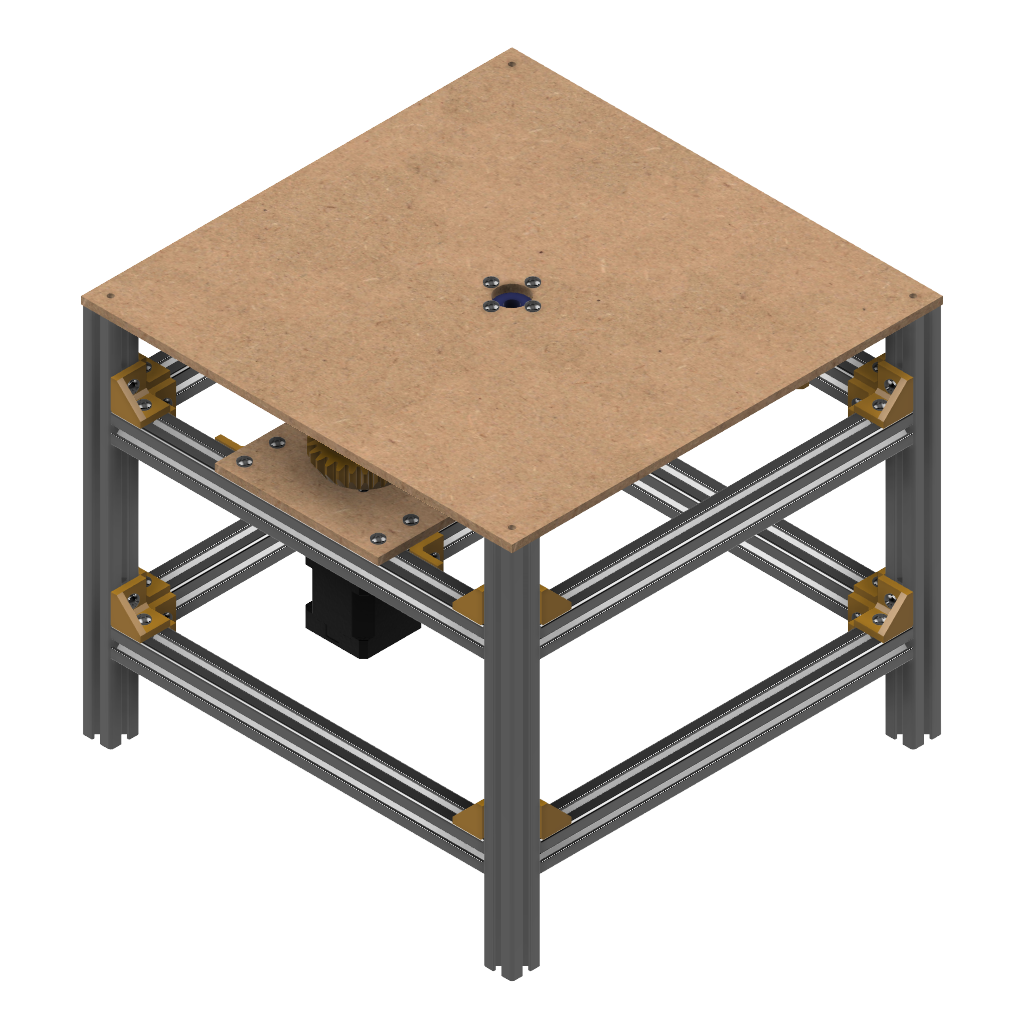

Baugruppe 5

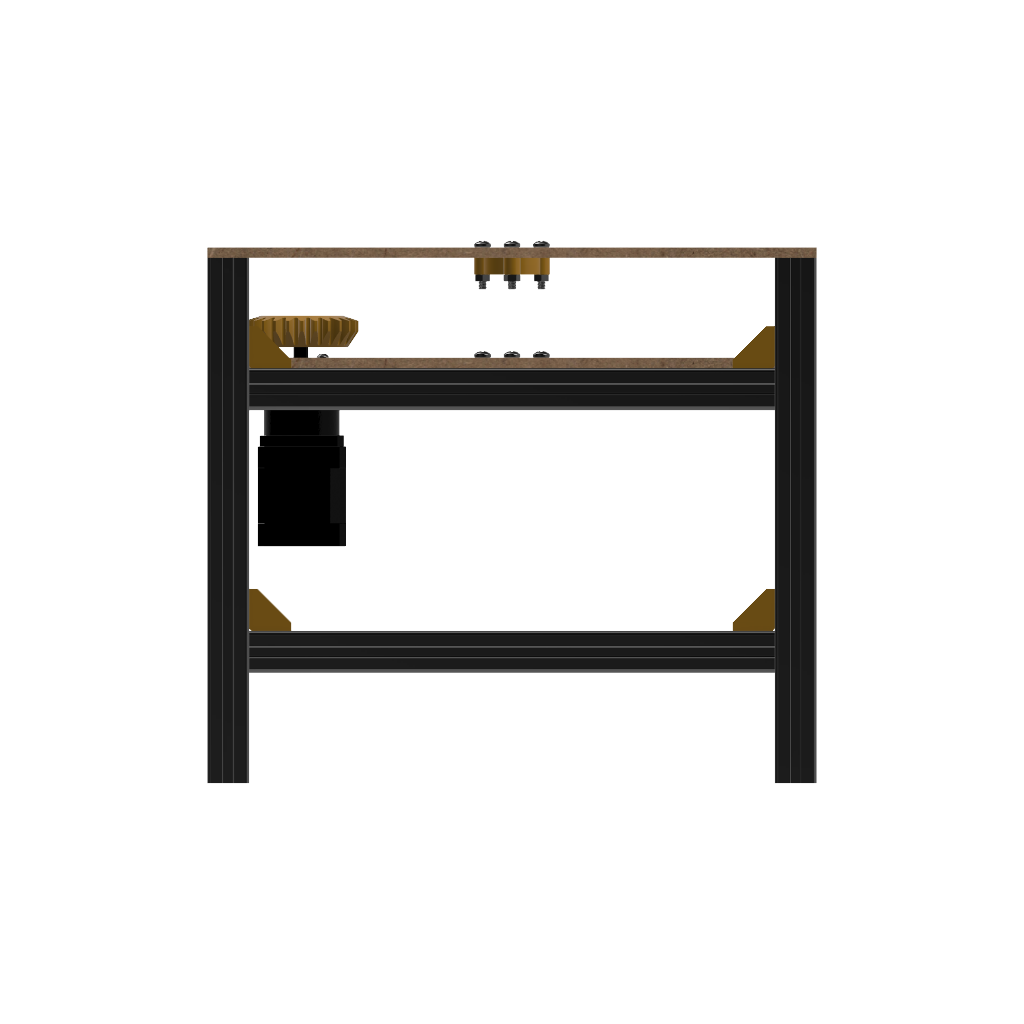

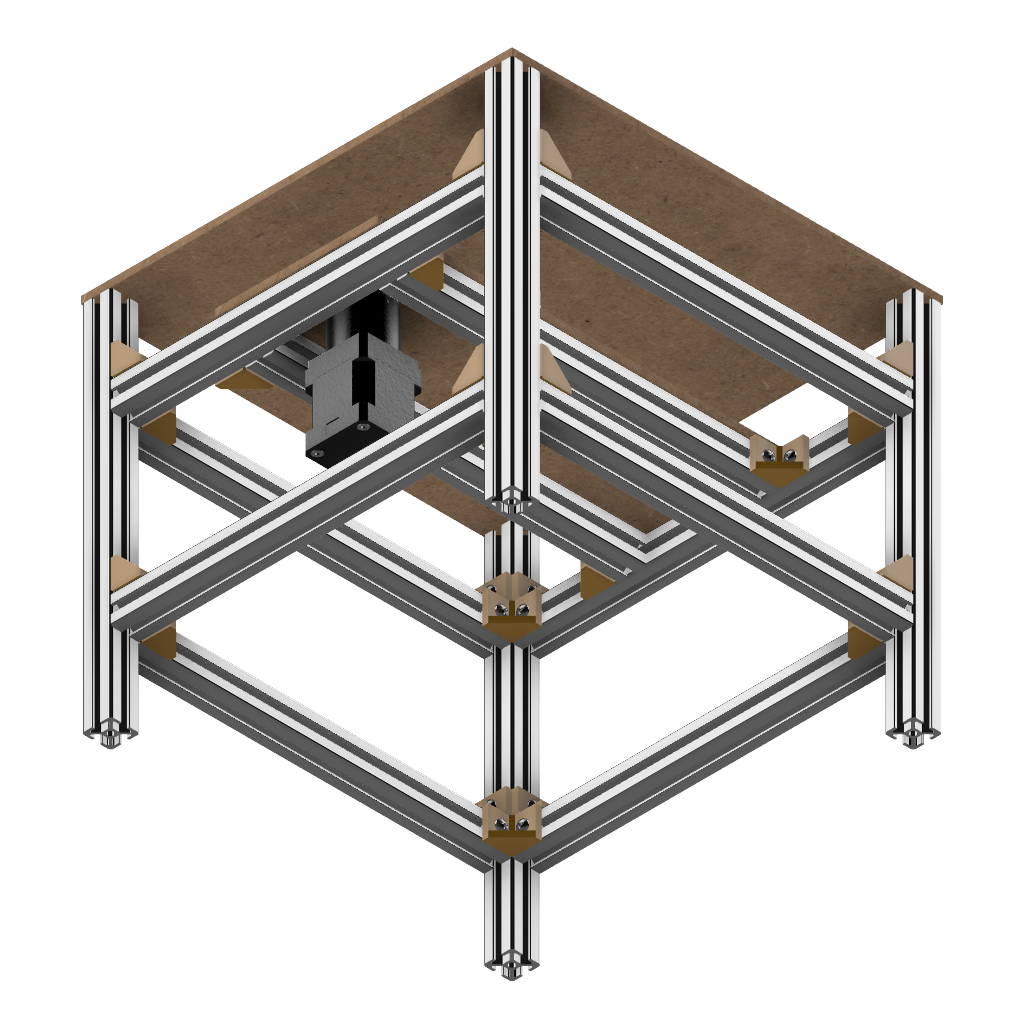

Der Unterbau
10x Schraube M4 10mm
4x Schraube M5 10mm
1x Baugruppe 2
1x Baugruppe 3
1x Baugruppe 4

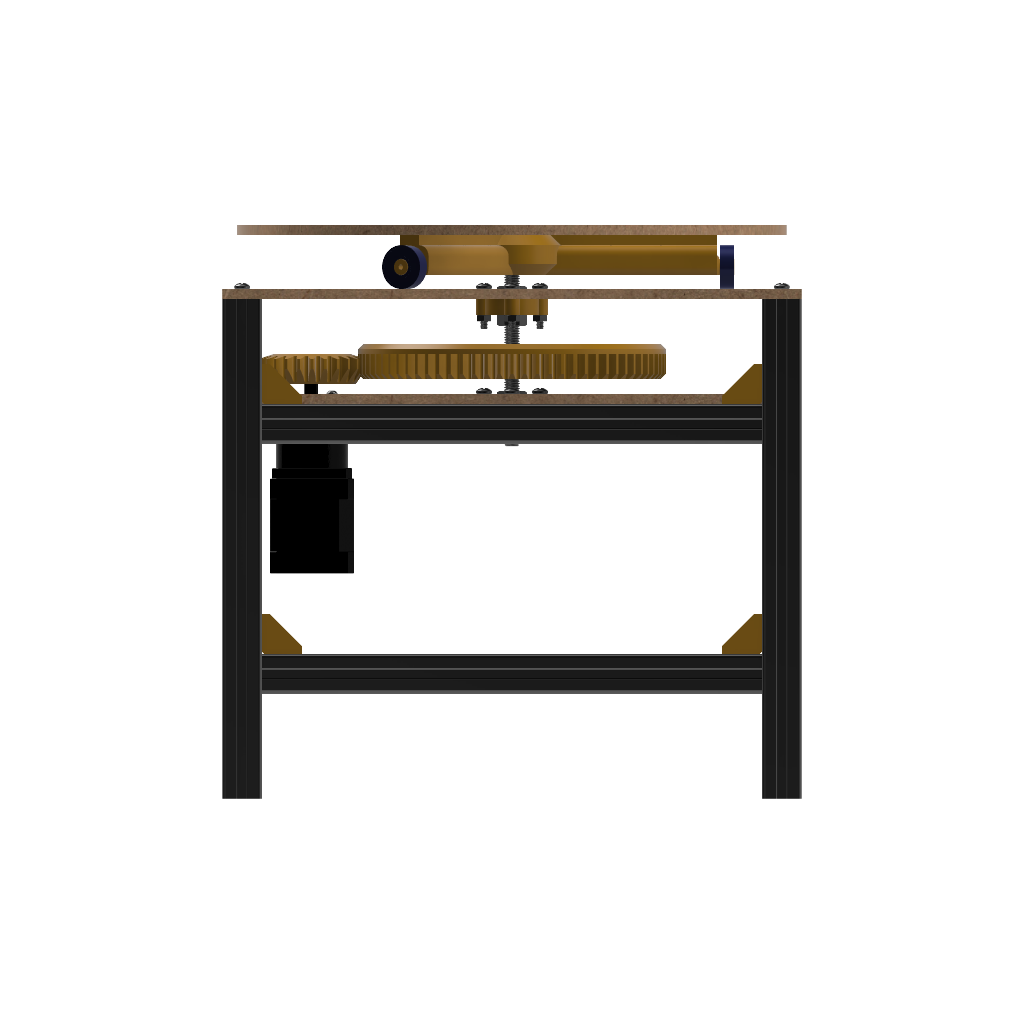

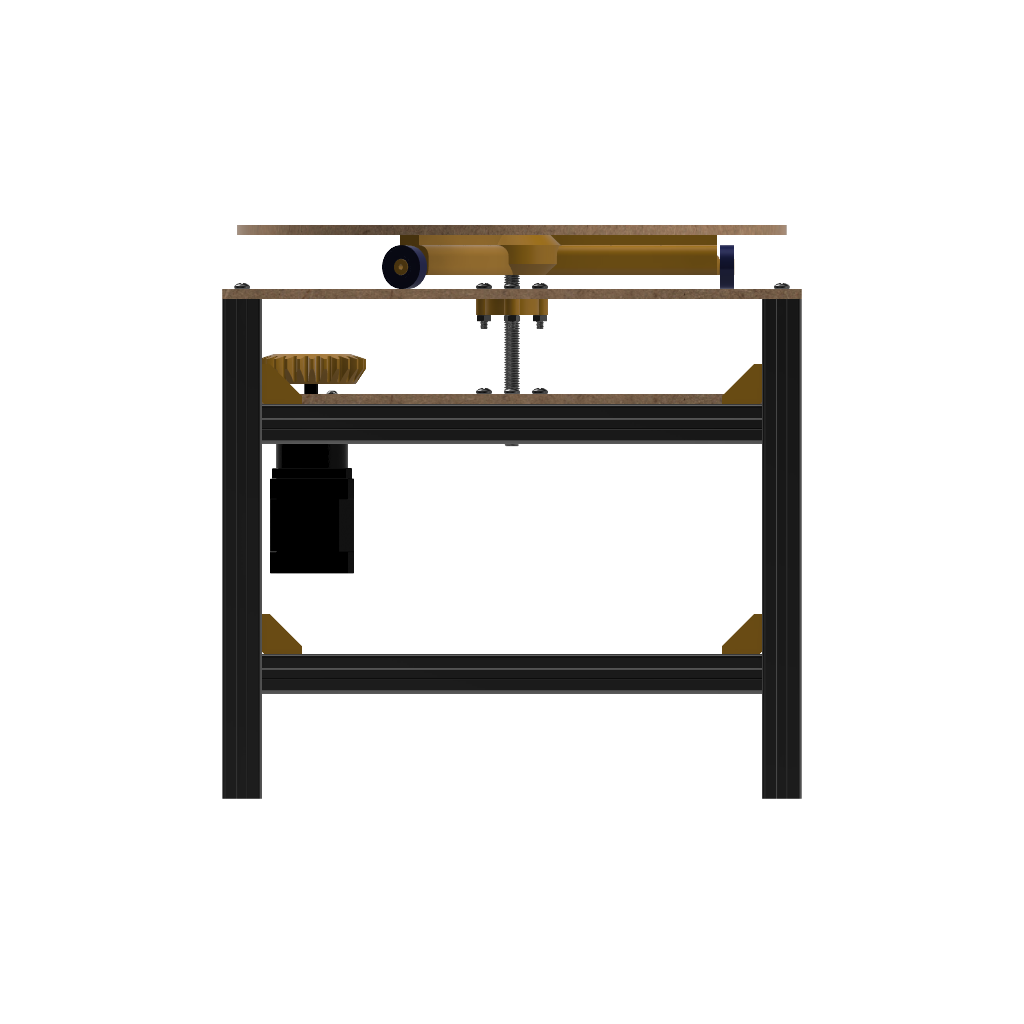

Baugruppe 6

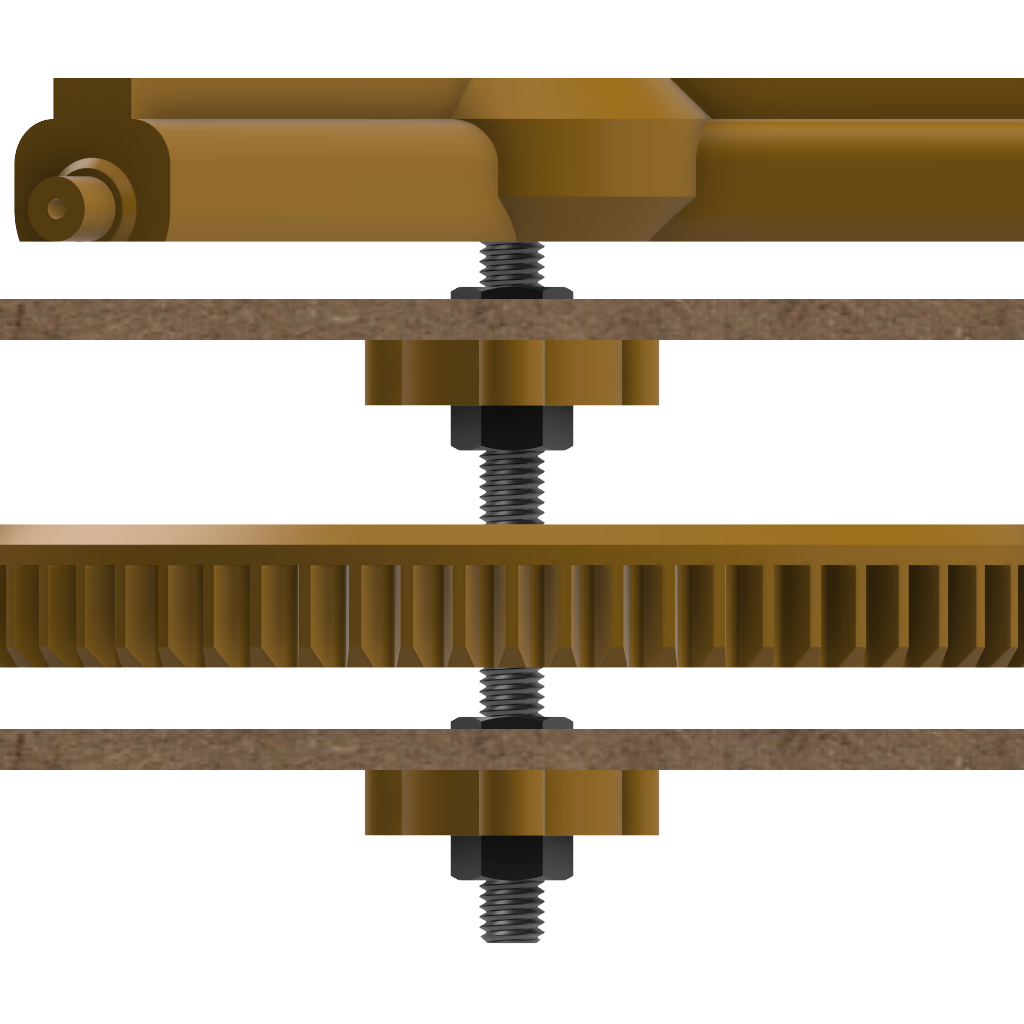

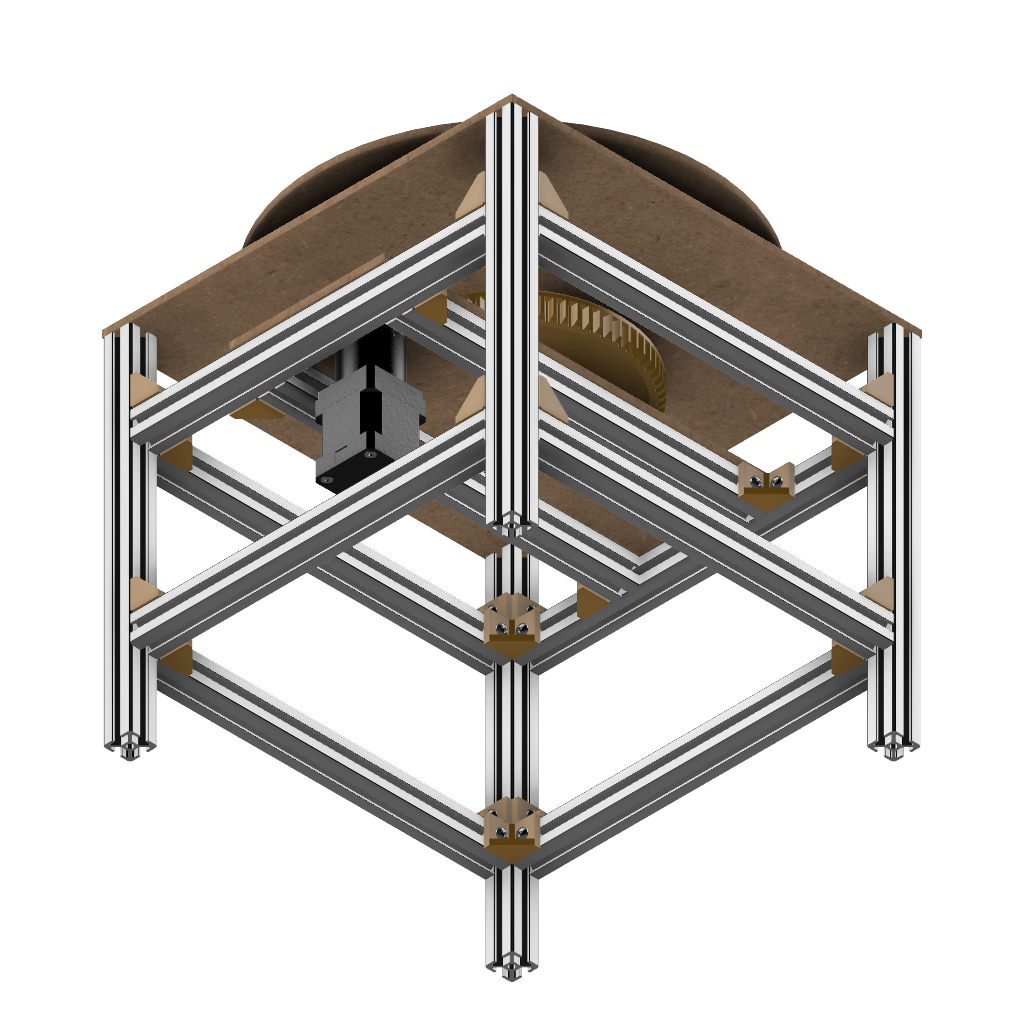

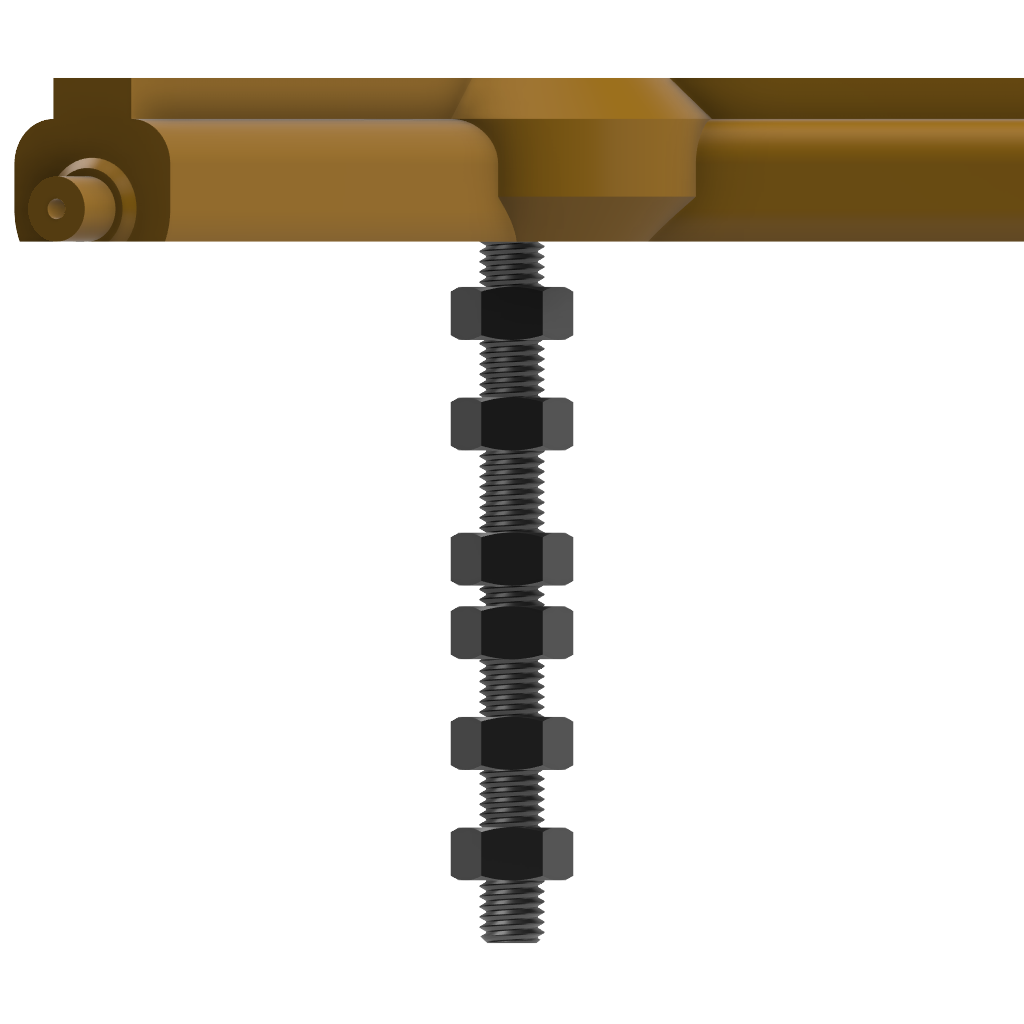

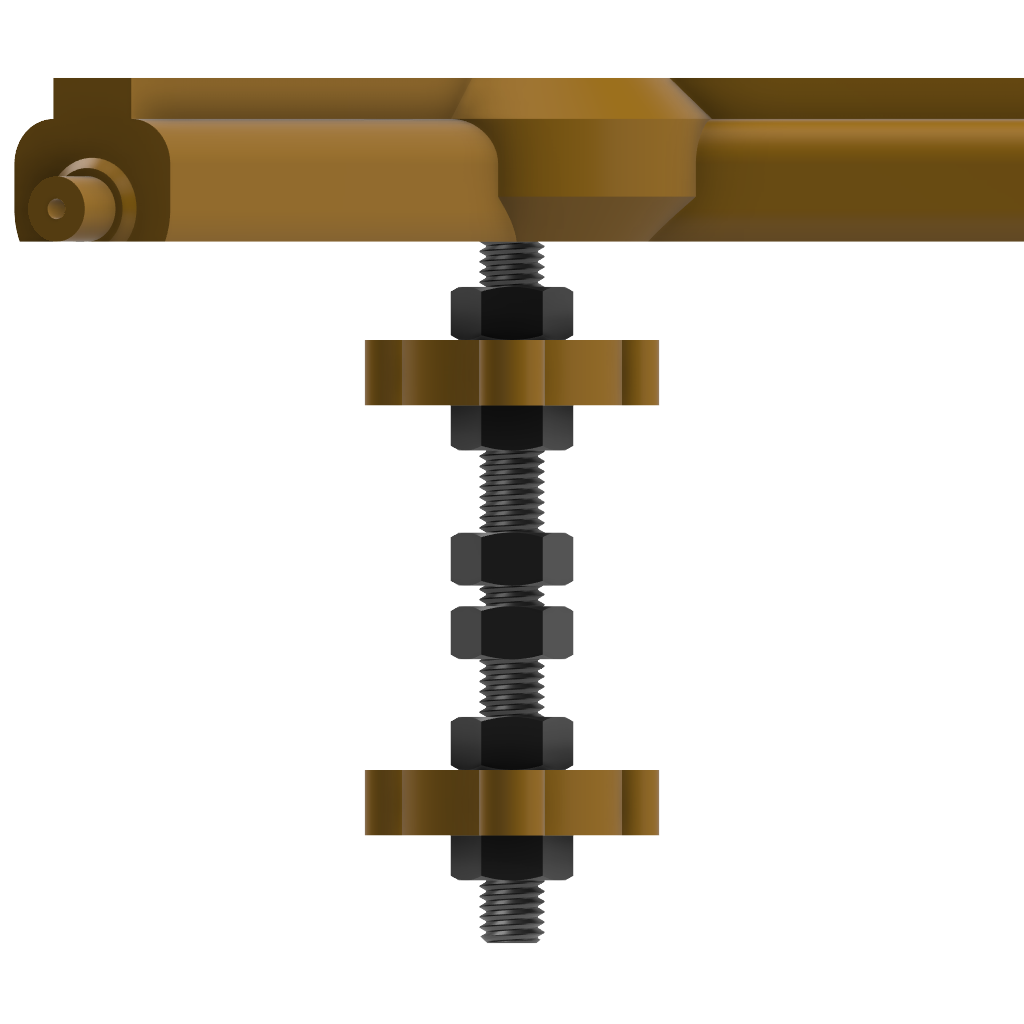

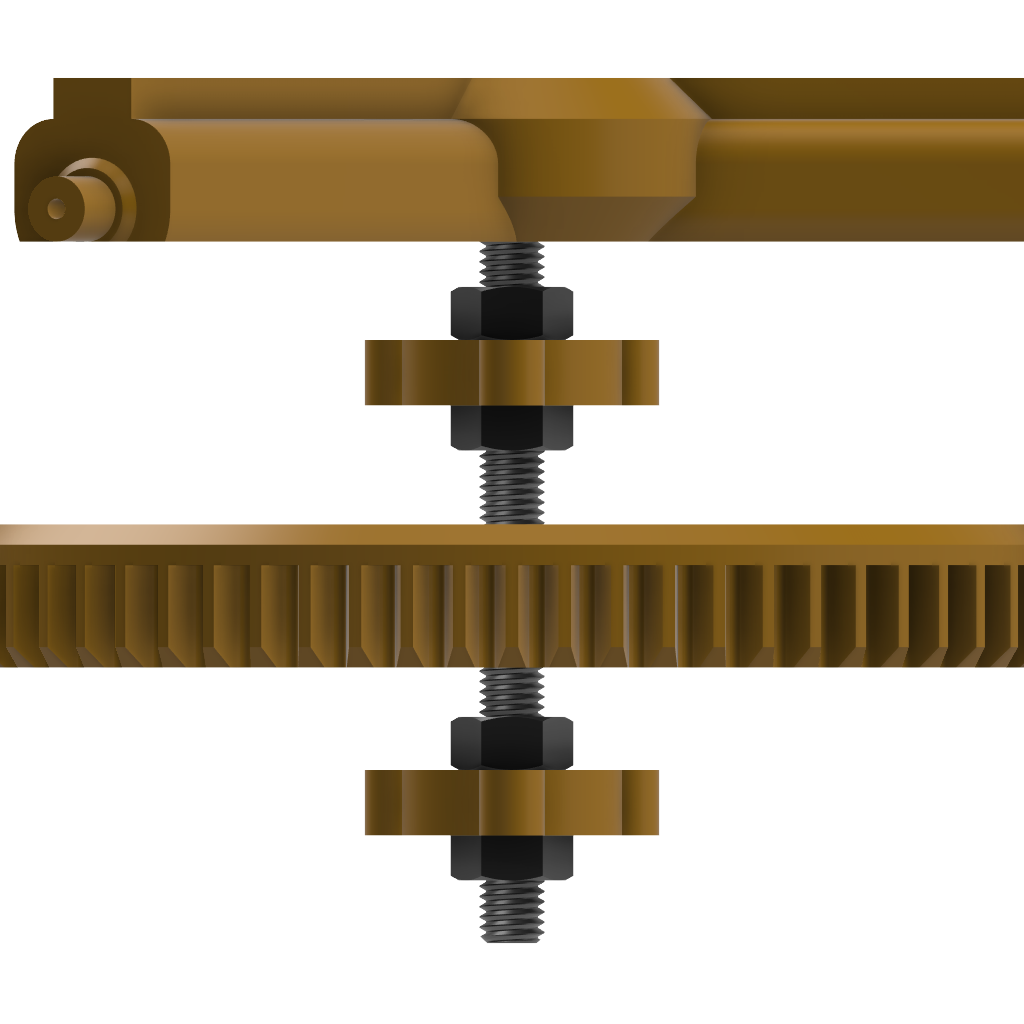

Die Achse
1x Baugruppe 1
1x Baugruppe 5
1x Zahnrad 75-Zahn (3D-Druckteil)
6x Mutter M8

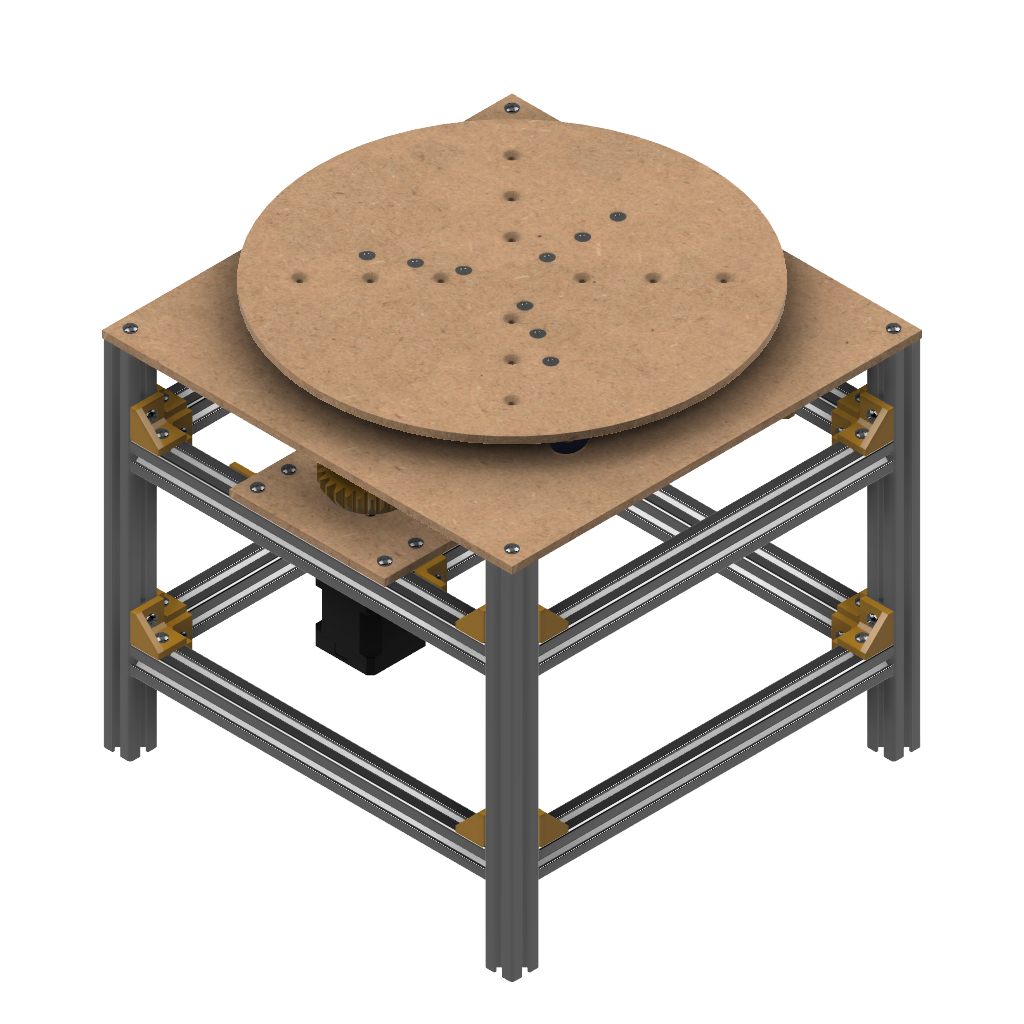

Fertig
Anmerkungen
Diese Anleitung mag nicht besonders genau sein, aber das ganze Projekt ist eigentlich mit einer vernünftigen Menge Verstand gut umzusetzen. ;)
