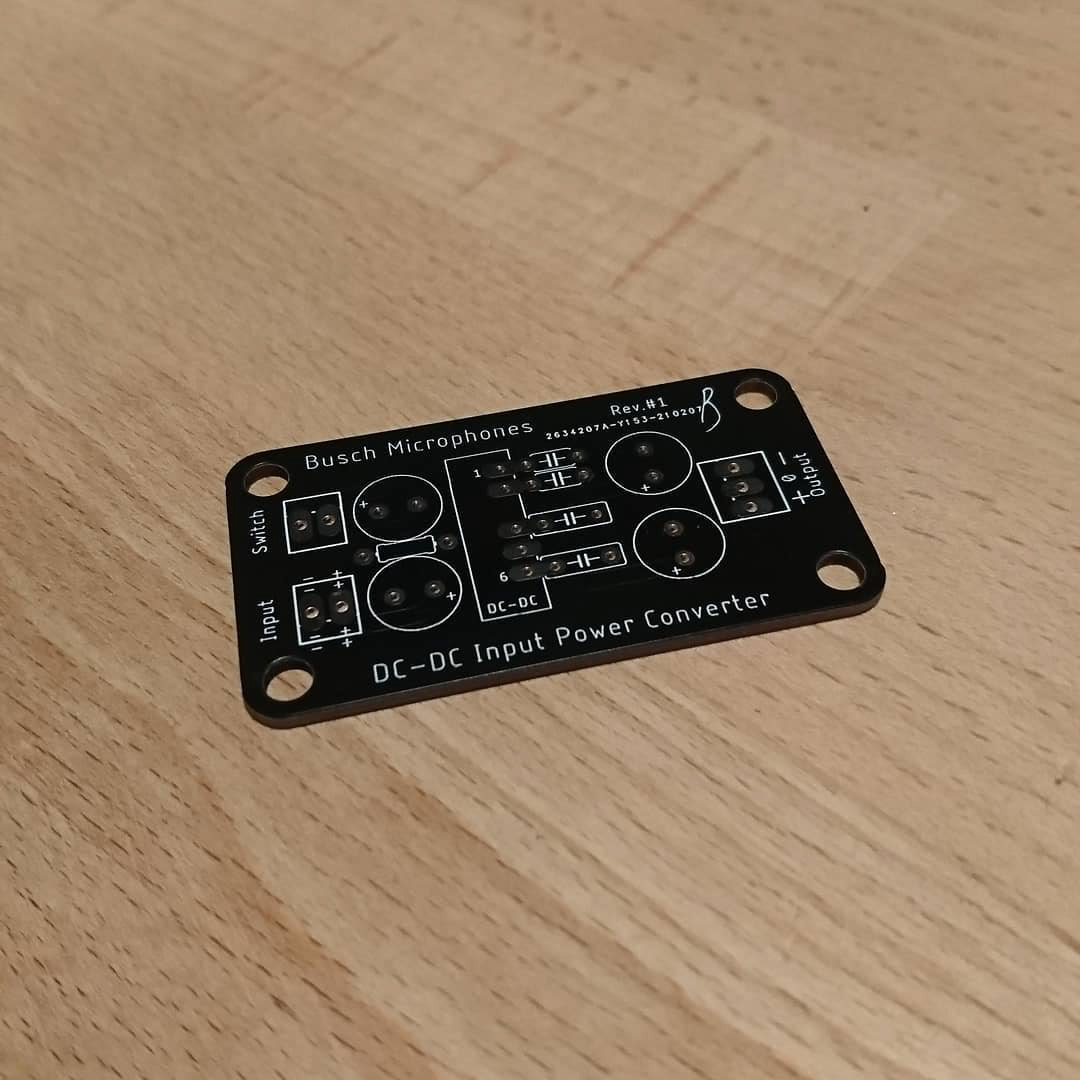

Diese kleine Platine beherbergt eine miniaturisierte Spannungsversorgung für professionelle Audioanwendungen. Wir empfehlen die Verwendung des Moduls in Verbindung mit einem externen Steckernetzteil. So kann man auf einen Transformator im Gehäuse und den Kontakt mit gefährlichen Spannungen verzichten.
Je nach Wunsch lässt sich die Platine für Eingangsspannungen zwischen 5 V und 12 V und Ausgangsspannungen zwischen ±5 V und ±15 V bestücken.
Je nach Wunsch lässt sich die Platine für Eingangsspannungen zwischen 5 V und 12 V und Ausgangsspannungen zwischen ±5 V und ±15 V bestücken.
1. Platine - 6 €
Eine unbestückte Platine mit Bauanleitung und Bauteilliste zum Herunterladen.
2. Komponenten-Kit - 18 €
Platine und alle benötigten Bauteile. Eingangs- und Ausgangsspannung frei wählbar.
Zu den genannten Preisen kommen natürlich noch Versandkosten innerhalb Deutschlands hinzu. Diese halten wir jedoch so minimal wie möglich. Einzelne Platinen werden für nur 3,80 € inklusive Sendungsverfolgung versendet. Die Kosten für den versicherten Versand des Komponenten-Kits belaufen sich auf 6 €. Für internationalen Versand kann es zu Abweichungen kommen.

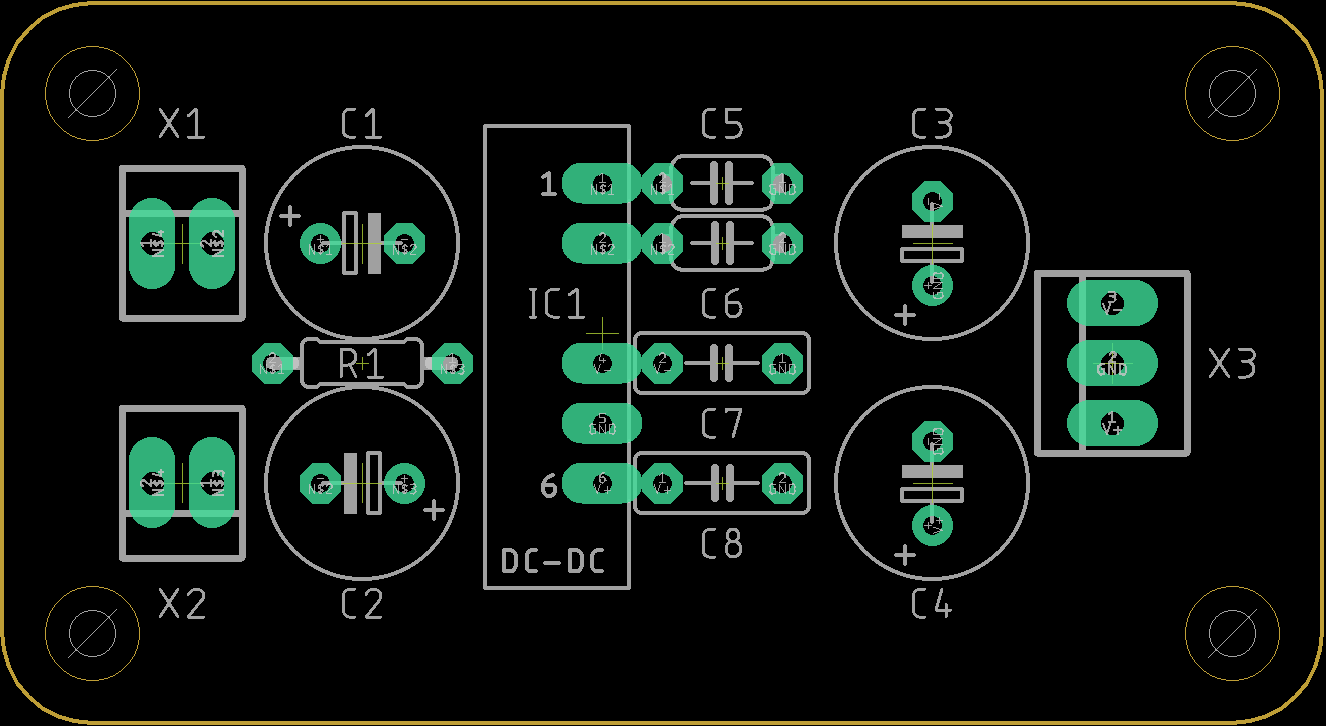

IC1 kann mit den meisten SIP7 dual DC-DC Konvertern bestückt werden. Getestet ist das Design vor allem mit den "Recom RD 2 Watt"-Wandlern. Deren Nomenklatur folgt einem einfachen System. Ein Wandler mit einer Eingangsspannung von 12 V und einer Ausgangsspannung von ±15 V heißt beispielsweise "RD-1215D". Ein Wandler mit einer Eingangsspannung von 5 V und einer Ausgangsspannung von ±12 V heißt dementsprechend "RD-0512D".
R1 bildet mit C1 und C2 eine simple Filterung der Eingangsspannung. R1 dient außerdem als eine Strombegrenzung. Sollte es zu einer Fehlfunktion kommen, brennt der Widerstand durch, bevor andere Schaltungsteile Schaden nehmen.
Bauteilliste:
R1: 22 Ω Metallschicht
C1, C2: 220 uF / 16 V Elko RM3 D8
C3, C4: 220 uF / 16 V Elko RM3 D8
C5, C6: 100 nF / 50V Kerko RM5
C7, C8: 100 nF / 36 V Folie RM5
X1, X2: 2-Pin Terminal 2,56mm
X3: 3-Pin Terminal 2,56mm
C1, C2: 220 uF / 16 V Elko RM3 D8
C3, C4: 220 uF / 16 V Elko RM3 D8
C5, C6: 100 nF / 50V Kerko RM5
C7, C8: 100 nF / 36 V Folie RM5
X1, X2: 2-Pin Terminal 2,56mm
X3: 3-Pin Terminal 2,56mm
