Platinen Set:
1x Main PCB
1x Control PCB
Diese Option enthält neben der Platinen keine weiteren Bauteile. Alle benötigten Bauteile werden im Folgenden aufgelistet.
Bauteilliste
1x EI 42 5VA 2x15V Transformator (print)
1x B40C 1A 50V Brückengleichrichter (rund)
1x 7815 1A 15V Spannungsregler
1x 7915 1A 15V Spannungsregler
1x 78L12 0,1A 15V Spannungsregler
1x 79L12 0,1A 15V Spannungsregler
1x TL072 DIL8 Dual-Opamp
1x TL074 DIL14 Quad-Opamp
2x NE5532 DIL8 Dual-Opamp
4x NE5534 DIL8 Single Opamp
3x THAT2181 SIL8 VCA (oder THAT2180)
7x IC-Sockel DIL8 für ICs
1x IC-Sockel DIL14 für ICs
3x IC-Sockel SIL8 für VCAs
2x 50k 10mm horizontales Trimmerpotentiometer
2x 50k lineares Potentiometer
2x 4sw x 3pos Lorlin Drehschalter (print)
4x 2sw x 6pos Lorlin Drehschalter (print)
6x 1N4148 0,1A 80V Signaldiode
2x 1000uF 63V 16mm Elektrolytkondensator
4x 100uF 25V Ø 5mm Elektrolytkondensator
14x 22uF 25V Ø 5mm Elektrolytkondensator
1x 6,8uF 35V RM 3mm Tantalkondensator
5x 0,47uF 35V RM 3mm Tantalkondensator
1x 10pF 100V RM 5mm Keramikkondensator
2x 22pF 100V RM 5mm Keramikkondensator
4x 33pF 100V RM 5mm Keramikkondensator
10x 100pF 100V RM 5mm Keramikkondensator
26x 100nF 63V RM 5mm Polyesterkondensator
2x 10Ω 0,6W 1% Metallfilmwiderstand
2x 47Ω 0,6W 1% Metallfilmwiderstand
2x 68Ω 0,6W 1% Metallfilmwiderstand
6x 100Ω 0,6W 1% Metallfilmwiderstand
2x 120Ω 0,6W 1% Metallfilmwiderstand
5x 470Ω 0,6W 1% Metallfilmwiderstand
1x 820Ω 0,6W 1% Metallfilmwiderstand
7x 1kΩ 0,6W 1% Metallfilmwiderstand
1x 2kΩ 0,6W 1% Metallfilmwiderstand
1x 2,7kΩ 0,6W 1% Metallfilmwiderstand
3x 3,9kΩ 0,6W 1% Metallfilmwiderstand
1x 8,2kΩ 0,6W 1% Metallfilmwiderstand
10x 10kΩ 0,6W 1% Metallfilmwiderstand
5x 15kΩ 0,6W 1% Metallfilmwiderstand
3x 20kΩ 0,6W 1% Metallfilmwiderstand
8x 22kΩ 0,6W 1% Metallfilmwiderstand
1x 27kΩ 0,6W 1% Metallfilmwiderstand
1x 33kΩ 0,6W 1% Metallfilmwiderstand
6x 47kΩ 0,6W 1% Metallfilmwiderstand
1x 56kΩ 0,6W 1% Metallfilmwiderstand
1x 68kΩ 0,6W 1% Metallfilmwiderstand
1x 82kΩ 0,6W 1% Metallfilmwiderstand
1x 91kΩ 0,6W 1% Metallfilmwiderstand
4x 100kΩ 0,6W 1% Metallfilmwiderstand
1x 127kΩ 0,6W 1% Metallfilmwiderstand
1x 180kΩ 0,6W 1% Metallfilmwiderstand
1x 220kΩ 0,6W 1% Metallfilmwiderstand
3x 270kΩ 0,6W 1% Metallfilmwiderstand
1x 470kΩ 0,6W 1% Metallfilmwiderstand
1x 510kΩ 0,6W 1% Metallfilmwiderstand
1x 560kΩ 0,6W 1% Metallfilmwiderstand
2x 620kΩ 0,6W 1% Metallfilmwiderstand
1x 750kΩ 0,6W 1% Metallfilmwiderstand
3x 1MΩ 0,6W 1% Metallfilmwiderstand
2x 1,2MΩ 0,6W 1% Metallfilmwiderstand
1x 1,8MΩ 0,6W 1% Metallfilmwiderstand
1x 3,3MΩ 0,6W 1% Metallfilmwiderstand
1x 3,9MΩ 0,6W 1% Metallfilmwiderstand
1x 3pin RM 2,54mm PCB-Anschlusskabel
2x 5pin RM 2,54mm PCB Anschlusskabel
1x 10pin RM 2,54mm PCB-Anschlusskabel
4x TRS 6,3mm Klinken-Audiobuchse für Ein- und Ausgang
1x IEC 230V Stromanschluss mit Sicherung
1x 315mAT Sicherung
1x VU-Meter 1mA
1x LED 5mm / 3mm für Meter bei Bedarf
8x Knöpfe 6mm für Drehschalter
4x Abstandshalter 3,5 mm für Hauptplatine
1x Gehäuse 19“ 1HE Rack-Gehäuse
+ einige Kabel / Drähte
Disclaimer
Spannung kann sehr gefährlich und sogar tödlich sein!
In diesem Projekt werden keine schädlichen Spannungspegel auftreten, solange keine Stromquelle angeschlossen ist. Arbeiten Sie niemals, während das Gerät mit Strom versorgt wird. Stellen Sie sicher, dass Sie immer die Stromversorgung trennen, bevor Sie das Gehäuse öffnen.
Um dieses Projekt abzuschließen, müssen Sie löten. Der Lötkolben ist sehr heiß. Wenn Sie keine Erfahrung mit Löten haben, sollten Sie es zuerst üben. Dies ist kein Projekt für Lötanfänger.
Während des Bauens können einige Fehler passieren, die zu einem nicht funktionierenden Gerät führen. Die Fehlersuche kann einige Zeit und Erfahrung in der analogen Elektronik in Anspruch nehmen. Es gibt einen Hilfethread für dieses Projekt im GroupDIY-Forum. Wir können nicht jedem helfen, der Probleme hat. Bitte kontaktieren Sie uns erst, wenn Sie sicher sind, dass es an unseren Produkten liegt, dass Ihr Gerät nicht funktioniert. In diesem Fall werden wir Ihr Gerät doppelt überprüfen und wenn wir einen Fehler von uns feststellen, erhalten Sie ein komplettes Kit kostenlos zum erneuten Versuch oder sogar eine Rückerstattung. Wir übernehmen alle Kosten. Sollten wir jedoch bei der Montage einen Fehler von Ihnen feststellen, berechnen wir Ihnen die Servicekosten und alle Versandkosten.
Platinenpopulation
Wir empfehlen die Platine in folgender Reihenfolge zu bestücken.
"Von klein zu groß, von flach zu hoch."

1. Drahtbrücken
2. Widerstände
3. Dioden
4. Gleichrichter
5. Keramikkondensatoren
6. Sockel
7. Polyesterkondensatoren
8. Trimmer Potentiometer
9. Tantalumkondensatoren
10. Elektrolythkondensatoren
11. Spannungsregler
12. Drehschalter
13. Platinenverbinder
14. Transformator
15. ICs und VCAs
Montage
Die Drehschalter müssen auf ihre spezifische Positionszahl programmiert werden. Hierzu muss die Pin-Scheibe in das korrespondierende Loch eingeführt werden.
Drehschalter, die nicht auf der Control-Platine verlötet wurden, müssen mittels loser Kabelverbindungen angebunden werden. Selbes gilt für Potentiometer und VU-Meter.

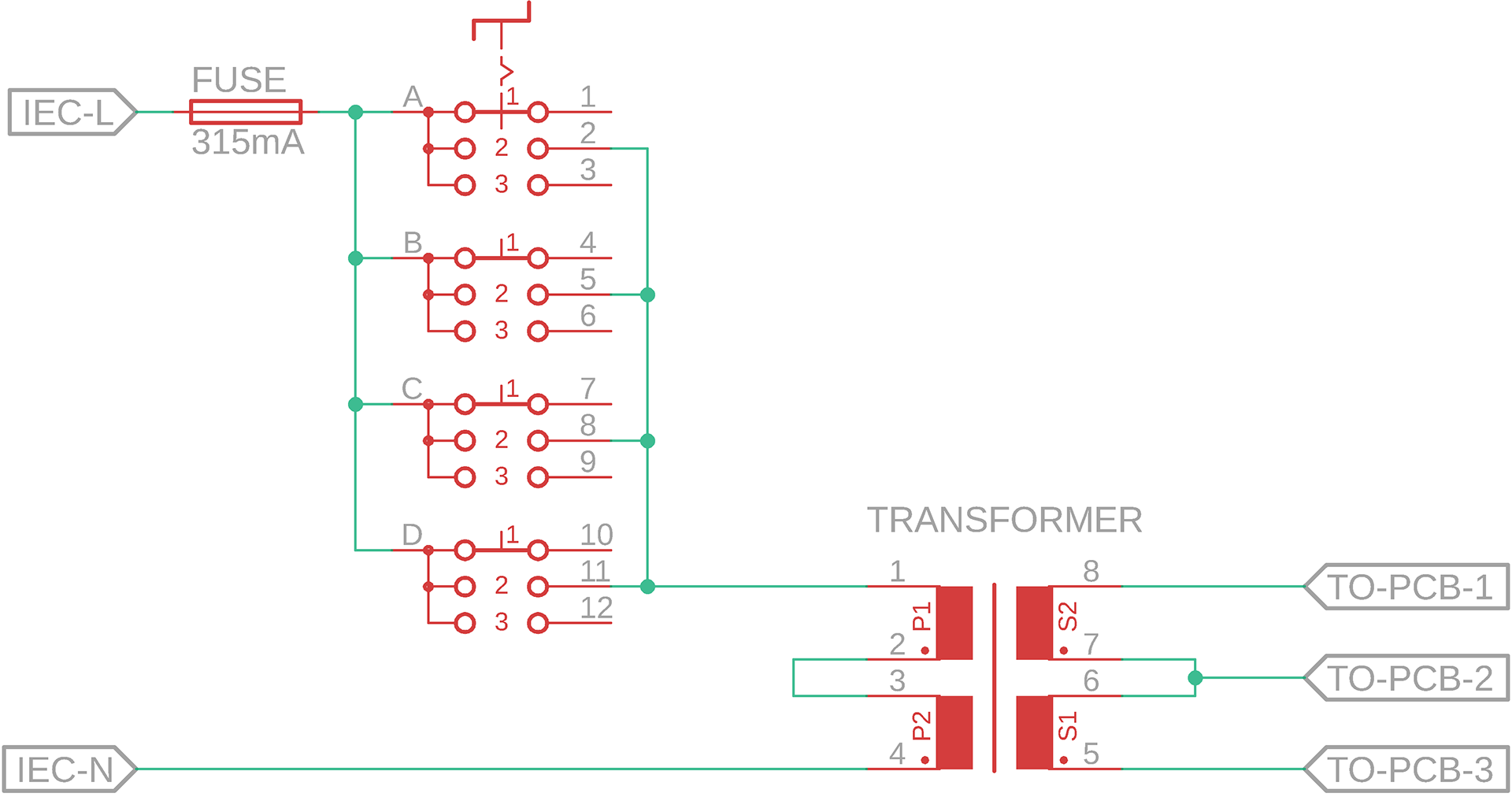

Das folgende Diagramm zeigt, wie einer der Drehschalter angeschlossen werden muss, um als An/Aus-Schalter zu fungieren.
